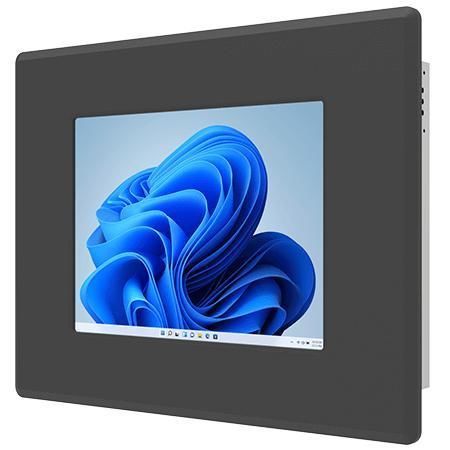

Panel PC con touch screen resistivo R08IAN3S-PMU1

TFT LCD8.4"Intel® Processor N100

Panoramica
Il Winmate R08IAN3S-PMU1 è un Panel PC da pannello da 8.4 pollici progettato per controllo macchine, automazione di fabbrica e HMI operatore. Supporta processori Intel® Alder Lake‑N (N100 standard, N150 opzionale), grafica integrata Intel® UHD, chassis metallico e design fanless per applicazioni industriali.

Caratteristiche principali

• Display 8.4" SVGA (800 x 600), 600 nits
• Intel® Alder Lake‑N N100 (standard) o N150 (opzionale)
• 1 x SO‑DIMM DDR5‑4800, fino a 16 GB
• 2 x controller Ethernet Intel® 2.5 Gigabit
• Connettività: USB‑C (DP‑Alt), USB 3.2 Gen2/Gen1, USB 2.0, porte COM, HDMI (opz.)
• Montaggio: panel mount standard; VESA opzionale

Display

• Dimensione: 8.4 pollici
• Risoluzione: 800 x 600 (SVGA)
• Luminosità: 600 nits
• Rapporto di contrasto: 600:1
• Angoli di visione: 75°/75°/60°/70°
• Area attiva: 170.4 x 127.8 mm
• Touch / Vetro: touch resistivo opzionale; vetro di protezione opzionale

Specifiche di sistema

• Processore: Intel® N100 (6M cache, fino a 3,40 GHz) standard; Intel® N150 (6M cache, fino a 3,60 GHz) opzionale
• Memoria: 4 GB standard; opzioni 8 GB, 16 GB (SO‑DIMM DDR5‑4800)
• Archiviazione: 128 GB SSD standard; opzioni fino a 4 TB; 1 x SATA III per SSD/HDD 2.5" se NVMe non presente
• Ethernet: 2 x 2.5 GbE Intel®
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Linux Ubuntu 24.04 (Ubuntu non supporta Wake on Touch)
• Wireless: opzionale tramite slot M.2 2230 E‑Key

Meccanica

• Dimensioni: 275 x 216 x 62 mm
• Foro di montaggio: 237 x 177 mm
• Peso: 1,9 kg
• Montaggio: panel mount (standard); VESA opzionale
• Scocca: metallo
• Raffreddamento: design fanless

Ambiente

• Umidità operativa: 10%–90% RH, non condensante
• Temperatura operativa: 0°C–50°C
• Temperatura di immagazzinamento: -10°C–60°C

Certificazioni

• CE
• FCC

I/O

• USB: 2 x USB 3.2 Gen1 Type‑A; 1 x USB 3.2 Gen2 Type‑C (supporta DP Alt)
• Seriale: 1 x RS232/422/485 (default RS232); 1 x RS232
• LAN: 2 x RJ45 2.5 Gbit
• Video: 1 x HDMI 2.0b (opz.)
• Audio: 2 x altoparlanti
• Espansione: 1 x M.2 2230 E‑Key per modulo Wi‑Fi
• Indicatori: LED alimentazione e storage; manopola regolazione luminosità
• Alimentazione: 1 x 12V DC, jack DC 2.5φ

Controllo

• Pulsanti: 1 x Power; 1 x Reset

Accessori

• Adattatore 100–240V AC a 12V DC
• Cavo di alimentazione
• Clip di montaggio

Alimentazione

• Tensione nominale: 12V DC
• Adattatore consigliato: 12V 50W

Specifiche tecniche

• Modello: R08IAN3S-PMU1
• Marca: Winmate
• Display: 8.4" SVGA (800 x 600), 600 nits, contrasto 600:1
• Processore: Intel® N100 (standard) o N150 (opzionale)
• Memoria: SO‑DIMM DDR5‑4800, fino a 16 GB
• Archiviazione: 128 GB SSD standard; diverse opzioni disponibili
• Ethernet: Dual Intel® 2.5 GbE
• Interfacce: HDMI (opz.), USB‑C DP‑Alt, USB 3.2 Gen2/Gen1, USB 2.0, COM
• Dimensioni / Peso: 275 x 216 x 62 mm / 1,9 kg
• Temperatura / Umidità: 0°C–50°C; 10%–90% RH non condensante
• Certificazioni: CE, FCC
