Panel PC con touch screen resistivo R19IF7T-PMA1

19"9th Generation Intel® Core™Intel® Core™ i7-9700TE

Panoramica

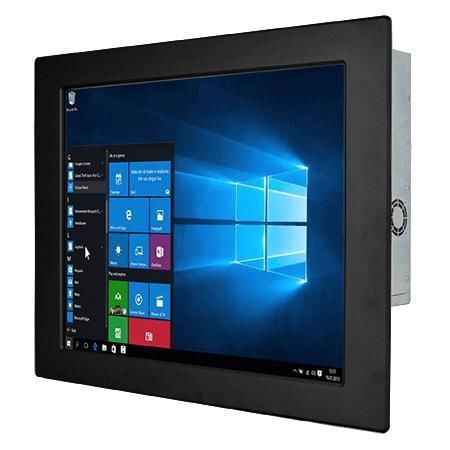

Il Winmate R19IF7T-PMA1 è un Panel PC industriale da 19" per montaggio su pannello, basato su processori Intel® Core™ i3/i5/i7 di 9ª generazione (Coffee Lake Refresh). È pensato per controllo macchine, automazione di fabbrica e interfacce HMI operatore, con attenzione a funzionamento affidabile, basso consumo, montaggio flessibile e disponibilità a lungo termine.

Caratteristiche principali

• Schermo 19" risoluzione 1280 x 1024
• Processori Intel® Core™ i3/i5/i7 (9ª gen, Coffee Lake Refresh)
• Archiviazione flessibile: 1 x HDD 2.5" e 1 x SSD; supporto M.2
• Molteplici I/O: porte seriali e 4 x USB 3.2 Gen1
• Ingresso alimentazione 12 V DC (connettore Din4)
• Supporto DisplayPort fino a 4096 x 2304 @ 60 Hz; HDMI fino a 4096 x 2304 @ 24 Hz (opzionale)

Display

• Dimensione: 19.0 pollici
• Risoluzione: 1280 x 1024
• Touch / Vetro: Touch resistivo (opzionale) o vetro di protezione senza touch (opzionale)
• Luminosità pannello: 400 nits
• Rapporto di contrasto: 1000:1
• Angoli di visuale: 85 / 85 / 80 / 80
• Area attiva: 376.32 x 301.06 mm

Specifiche di sistema

• Processori (Default / Opzionali): Intel Core i7-9700TE 1.8GHz (fino a 3.8GHz) default; Intel Core i5-9500TE 2.2GHz (fino a 3.6GHz) opzionale; Intel Core i3-9100TE 2.2GHz (fino a 3.2GHz) opzionale
• Chipset: Intel® Q370
• Memoria: 2 x non‑ECC SO-DIMM, fino a 64GB (32GB per DIMM)
• Archiviazione: 128GB SSD default; opzioni 256GB / 512GB / 1TB / 2TB; 2 x SATA III per unità 2.5" SSD/HDD con RAID 0/1 opzionale; M.2 2280 M-Key (NVMe o SATA) e M.2 2242 B-key
• Ethernet: 2 x controller Intel® Gigabit Ethernet
• Sicurezza: TPM 2.0
• Sistema operativo: Windows 10 IoT Enterprise (64-bit) opzionale; Linux Ubuntu (opzioni)
• WLAN / BT: supporto opzionale via M.2 2230 E-Key

Meccanica

• Dimensioni: 474 x 384 x 78 mm
• Cut out: 431 x 341 mm
• Peso: 6.9 kg
• Montaggio: Panel mount (default); VESA mount opzionale
• Chassis: scocca metallica
• Raffreddamento: design con ventola

Ambiente

• Umidità operativa: 10% to 90% RH, non-condensing
• Temperatura operativa: 0°C to 50°C
• Temperatura di stoccaggio: -10°C to 60°C

Certificazioni

• CE
• FCC

I/O e interfacce

• USB: 4 x USB 3.2 Gen1 (Type-A)
• Seriale: 1 x RS232/422/485 (configurabile, default RS232) + 1 x RS232
• LAN: 2 x Gigabit LAN (RJ45)
• Video: 1 x DisplayPort 1.2 (default); 1 x HDMI 1.4 opzionale
• Audio: 1 x Mic in; 1 x Line out; 2 x speaker
• Espansione: 1 x M.2 2280/2242 M-Key (NVMe o SATA); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x slot PCIe 3.0 x16 opzionale
• Indicatori & Controlli: LED alimentazione; LED storage; 1 x manopola regolazione luminosità; 1 x pulsante Power; 1 x pulsante Reset
• Ingresso alimentazione: 1 x 12V DC Din4 pin connector

Accessori

• Adattatore AC 100~240V a DC
• Cavo di alimentazione
• Viti VESA
• Clip di montaggio
• Driver CD e manuale

Caratteristiche / Specifiche tecniche

• Modello: R19IF7T-PMA1
• Display: 19.0" 1280 x 1024
• CPU: Intel® Core™ i7/i5/i3 (9th Gen)
• Chipset: Intel® Q370
• Memoria: fino a 64GB (2 x SO-DIMM)
• Storage: M.2 NVMe/SATA + 2 x SATA III 2.5" (RAID opzionale)
• Rete: 2 x Gigabit LAN
• USB: 4 x USB 3.2 Gen1
• Seriali: RS232/422/485 e RS232
• Video: DP1.2 default, HDMI 1.4 opzionale
• Audio: Mic-in, Line-out, 2 x speaker
• Alimentazione: 12V DC (Din4)
• Dimensioni/Peso: 474 x 384 x 78 mm / 6.9 kg
• Temperatura operativa: 0°C–50°C
• Umidità: 10%–90% RH non condensante
• Certificazioni: CE, FCC
