Panel PC con touch screen multitouch W22IAD7T-PMA3

con touch screen resistivocon schermo largodi LCD

Panoramica

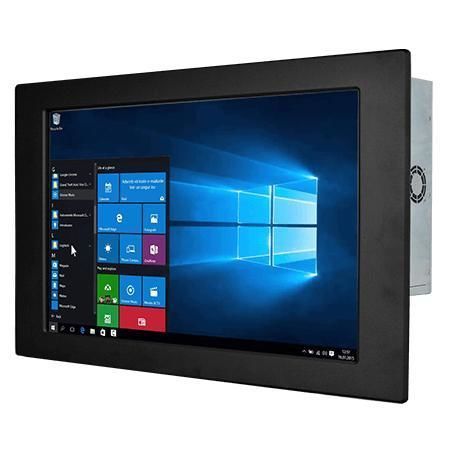

Il Winmate W22IAD7T-PMA3 è un Panel PC industriale da 21,5 pollici per montaggio su pannello, progettato per il controllo macchine, l'automazione di stabilimento e le interfacce operatore (HMI). Supporta processori Intel® Alder Lake S (opzioni i3/i5/i7/i9 e varianti T di 14ª generazione), diverse modalità di montaggio, superfici touch o vetro di protezione, doppio 2.5 GbE e ampie I/O per integrazione industriale.

Caratteristiche principali

• Schermo 21,5" Full HD 1920 x 1080
• Processori Intel® Core™ i3 / i5 / i7 / i9 (Alder Lake S e opzioni 14ª gen T)
• 2 x SO‑DIMM DDR5 4800 MHz, fino a 64 GB (32 GB per slot)
• Ethernet duale 2.5 Gigabit integrato
• Supporto multi‑display: DP1.4a (di default) e HDMI 2.0b (opzionale)
• Numerose I/O: 4 x USB 3.2 Gen2x1 (Type‑A), porte seriali configurabili
• Ingresso 12 V DC (connettore Din4), raffreddamento con ventola

Punti chiave del prodotto

• Performance processore: le CPU Alder Lake offrono capacità multi‑core adatte a carichi industriali e attività HMI parallele.
• Superfici adattabili: opzione touch resistivo o vetro di protezione senza touch in base alle esigenze applicative.
• Progettazione energetica e termica: consumo contenuto e dissipazione assistita da ventola per funzionamento continuativo.
• Flessibilità di montaggio: montaggio su pannello standard; VESA opzionale; viti VESA e clip di montaggio disponibili.

Certificazioni
CE, FCC

Accessori (inclusi / opzionali)

• Alimentatore AC/DC 100~240V (12V 220W)
• Cavo di alimentazione
• Clip di montaggio

Specifiche tecniche

• Modello: W22IAD7T-PMA3; Marca: Winmate
• Display: 21,5", 1920 x 1080, 250 nits, contrasto 3000:1, angoli di visione 89/89/89/89, area attiva 476.64 x 268.11 mm
• Touch / Vetro: Resistive Touch Screen (opzionale); Protection Glass without touch (opzionale)
• Processori: Intel® Core™ i3-12100TE (default); opzionali i5-12500TE, i7-12700TE, i9-12900TE; opzioni 14ª gen T elencate
• Chipset: Intel® R680E
• Memoria: 2 x non‑ECC SO‑DIMM DDR5 4800MHz, fino a 64 GB (32 GB per DIMM)
• Storage: 128GB SSD (default); opzioni 256GB/512GB/1TB/2TB/4TB; 2 x SATA III per 2.5" (fino a 2TB, supporto RAID opzionale); 1 x M.2 2280 M‑Key (NVMe)
• Ethernet: 2 x 2.5 Giga LAN (Intel)
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Ubuntu 22.04 (Ubuntu non supporta Wake on Touch)
• WLAN/BT: opzionale via M.2 2230 E‑Key
• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type‑A)
• Seriale: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x DP1.4a DP++ (max 4096x2160@60Hz, default); 1 x HDMI 2.0b (opzionale)
• Audio: Mic in, Line out
• Espansione: 1 x M.2 2280 M‑Key (NVMe); 1 x M.2 2230 E‑Key (Wi‑Fi)
• Alimentazione: 1 x 12V DC Din4 pin connector; adattatore 12V 220W
• Meccanica: Dimensioni 534 x 349 x 90 mm; Cut‑out 508 x 302 mm; Peso 7.2 kg; Involucro metallico
• Raffreddamento: progettazione con ventola
• Ambiente: Operativo 0°C–50°C; Immagazzinamento -10°C–60°C; Umidità 10%–90% RH senza condensazione
• Certificazioni: CE, FCC
