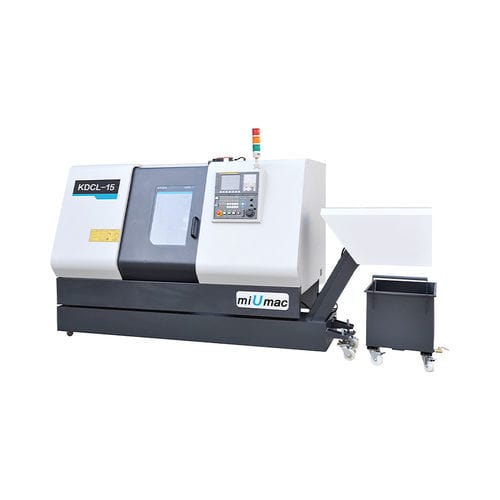

Centro di tornitura CNC KDCL-15

2 assicon bancale inclinatoA2-5

1. La macchina adotta un sistema CNC con funzioni complete e alta affidabilità. Il design della macchina adotta il metodo di integrazione meccanica, elettronica e idraulica con una struttura compatta. 2. La macchina è dotata di letto inclinato integrato a 45° con elevata rigidità e rimozione fluida dei trucioli. 3. Gli assi X e Z adottano una guida lineare di precisione senza gioco per ottenere un'elevata rigidità e precisione. ARTICOLI - UNITÀ - KDCL-15 Dia. max. di oscillazione sul piano - mm - Ø360 Diametro massimo di taglio per i dischi - mm - Ø250 Diametro massimo di taglio per le parti dell'assale - mm - Ø150 Lunghezza massima di taglio per le parti dell'asse - mm - 300 Mandrino - - Foro del mandrino - mm - Ø56(manicotto)Ø38(autocostruito) Attacco del mandrino - - A₂-5 Velocità del mandrino - r/min - 6000(manicotto)/4000(autocostruito) Corsa - - Corsa massima dell'asse X - mm - 140 Corsa massima dell'asse Z - mm - 320 Avanzamento - - Avanzamento rapido per l'asse X - m/min - 12 Avanzamento rapido per l'asse Z - m/min - 20 Torretta - - Stazioni portautensili - - 8 Diametro esterno Attacco utensile - mm - 25×25 Diametro interno max. Gambo dell'utensile da taglio - mm - Ø32 Contropunta - - Manicotto della contropunta Dia. - mm - Ø80 Corsa della bussola della contropunta - mm - 90 Conicità del foro della bussola della contropunta - - MT.No.4 Altri - - Potenza del motore principale - kW - 7,5/11 Struttura del letto - - Letto inclinato a 45° Ingresso minimo - mm - 0,001 Ripetibilità - mm - ≤0,006 Dia del mandrino - - 6 Dimensioni complessive (L×LxH) - mm - 2700×1460×1680 Peso netto - kg - 3000
