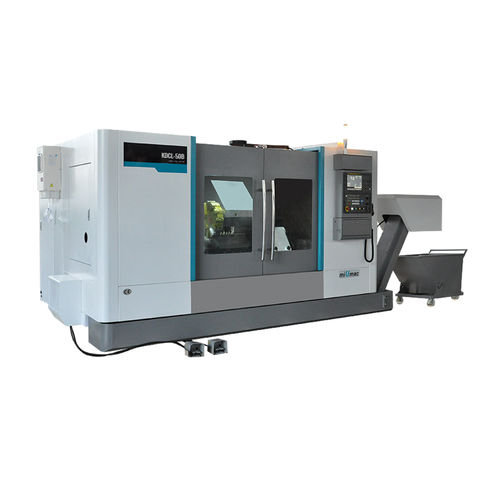

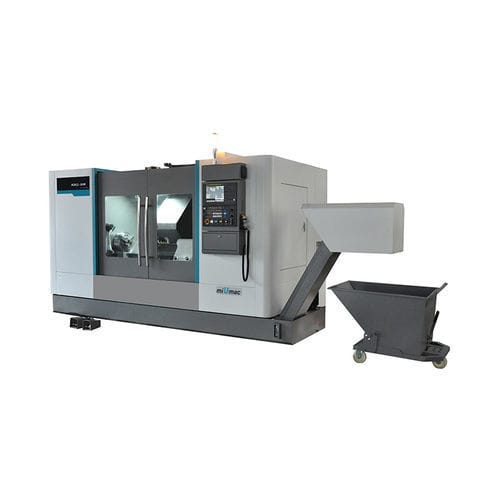

Centro di tornitura CNC KDCL-50B

2 assicon bancale inclinato12 utensili

Tornio CNC multifunzionale 1. La macchina adotta un sistema CNC con funzioni complete ed elevata affidabilità. 2. Il design della macchina adotta un metodo di integrazione meccanica, elettronica e idraulica con una struttura compatta. Articolo - Unità - KDCL-50B Traver - - Diametro massimo di oscillazione sopra il letto - mm - Ø1000 Diametro massimo di taglio per le parti del disco - mm - Ø900 Diametro massimo di taglio per parti di asse - mm - Ø620 Massima lunghezza di taglio (dalla superficie del mandrino al punto morto) - mm - 2000 Distanza dal centro del mandrino al suolo - mm - 1450 Corsa massima per l'asse X - mm - 550 Corsa massima per l'asse Z - mm - 2100 Mandrino - - Attacco del mandrino - - A₂-15 Foro del mandrino - mm - Ø160 Modalità di trasmissione del mandrino - - trasmissione a cinghia Velocità massima del mandrino - giri/min - 800 Potenza motore mandrino - kW - 22 Parte anteriore del mandrino Dia. - mm - Ø220 Mandrino idraulico Dia. - pollici - 21 Avanzamento - - Avanzamento rapido asse X/Z - m/min - 16/12 Potenza servomotore asse X/Z - kW - 4/6 Torretta - - Stazioni portautensili - pz - 12 Diametro esterno Attacco utensile - mm - 32×32 Diametro interno massimo del gambo dell'utensile da taglio - mm - Ø50 Potenza motore utensile vivo - kW - - Velocità massima dell'utensile vivo - giri/min - - Contropunta - - Manicotto della contropunta Dia. - mm - Ø160 Corsa della bussola della contropunta - mm - 200 Conicità del foro della bussola della contropunta - - MT NO.6 Altri - - Potenza totale - kVA - 40 Potenza della pompa di raffreddamento - W - 750 Capacità della pompa di lubrificazione - L - 1,8 Dimensioni d'ingombro （L×L×H） - mm - 7000×2300×2450 Peso netto - kg - 13000 Precisione - mm - IT5~6 Deviazione radiale del foro del cono del mandrino - mm - ≤0,003 Precisione di posizionamento dell'asse X - mm - ≦0,008 Precisione di posizionamento dell'asse Z - mm - ≦0,016 Precisione di posizionamento ripetuto dell'asse X - mm - ≦0,005 Precisione di posizionamento dell'asse Z - mm - ≦0,010 Rotondità del pezzo in lavorazione - mm - ≤0,005/Ø120 Cilindricità del pezzo in lavorazione - mm - ≤0,010/Ø120×150 Lavorazione della planarità del pezzo - mm - ≤0,02/Ø500 Lavorazione della rugosità superficiale del pezzo - - ≤Ra1,25
