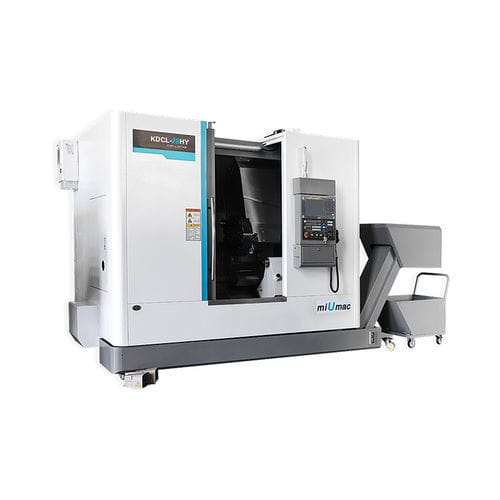

Centro di tornitura CNC KDCL-28HY

3 assicon bancale inclinatoA2-6

1. La macchina adotta un sistema CNC con funzioni complete ed elevata affidabilità. Il design della macchina adotta un metodo di integrazione meccanica, elettronica e idraulica con una struttura compatta. 2. Il mandrino ha una struttura ad alta rigidità per fornire una velocità variabile per realizzare il taglio a velocità lineare costante e il taglio ad alta velocità. 3. Gli assi X e Z adottano una guida lineare di precisione priva di gioco per garantire un'elevata rigidità e precisione. Articolo - Unità - KDCL-28HY Corsa - - Diametro massimo di oscillazione sul piano di lavoro - mm - Ø600 Diametro massimo di taglio per i dischi - mm - Ø380 Diametro massimo di taglio per le parti dell'assale - mm - Ø300 Lunghezza massima di taglio per parti dell'asse - mm - 420 Corsa massima per l'asse X - mm - 235 Corsa massima per l'asse Y - mm - ±50 Corsa massima per l'asse Z - mm - 550 Mandrino - - Attacco del mandrino - - A2-6 Foro del mandrino - mm - Ø63 Modalità di trasmissione del mandrino - - trasmissione a cinghia Velocità massima del mandrino - giri/min - 4000 Potenza motore mandrino - kW - 15/18,5 Mandrino idraulico Dia. - pollici - 8 Avanzamento - - Avanzamento rapido assi X/Y/Z - m/min - 20/10/16 Torretta - - Stazioni portautensili - - 12 Diametro esterno del gambo dell'utensile da taglio - mm - 25×25 Diametro interno massimo del gambo dell'utensile da taglio - mm - Ø40 Pinza portautensili - - ER32 Velocità massima dell'utensile vivo - giri/min - 4000 Potenza motore vivo - kW - 2,7 (motore di alimentazione) Contropunta - - Manicotto della contropunta Dia. - mm - Ø80 Corsa della bussola della contropunta - mm - 120 Conicità del foro della bussola della contropunta - - MT.NO.4 Corsa della contropunta - mm - 500 Altri - - Struttura del letto - - Letto inclinato a 45° Potenza totale - kVA - 40 Potenza della pompa di raffreddamento - W - 750 Capacità della pompa di lubrificazione - L - 1,8 Dimensioni d'ingombro （L×L×H） - mm - 4500×2080×2500 Peso netto - kg - 5200
