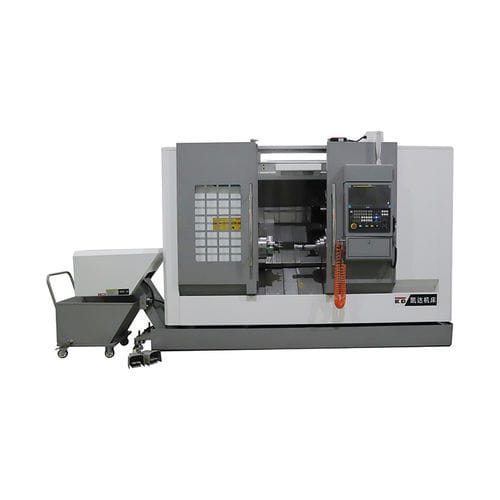

Centro di tornitura CNC KDCL-15DY

4 assicon bancale inclinatoA2-6

1. La macchina adotta un sistema CNC con funzioni complete e alta affidabilità. Il design della macchina adotta il metodo di integrazione meccanica, elettronica e idraulica con una struttura compatta. 2. Il mandrino ha una struttura ad alta rigidità per fornire una velocità variabile per realizzare il taglio a velocità lineare costante e il taglio ad alta velocità. 3. Gli assi X e Z adottano una guida lineare di precisione priva di gioco per ottenere elevata rigidità e precisione. Articolo - Unità - KDCL-15DY Corsa - - Diametro massimo di oscillazione sul piano di lavoro - mm - Ø600 Diametro massimo di taglio per i dischi - mm - Ø360 Diametro massimo di taglio per le parti dell'assale - mm - Ø300 Lunghezza massima di taglio per parti dell'asse - mm - 500 Corsa massima per l'asse X - mm - 235 Corsa massima per l'asse Y - mm - ±50 Corsa massima per l'asse Z - mm - 605 Corsa massima per l'asse ZB - mm - 550 Mandrino - - Attacco del mandrino principale - - A₂-6 Foro del mandrino principale - mm - Ø79 Velocità massima del mandrino principale - giri/min - 4000 Potenza motore mandrino principale - kW - 18,5/22 Mandrino principale idraulico Dia. - pollici - 8 Attacco del sottomandrino - - A₂-5 Foro del sottomandrino - mm - Ø56 Velocità massima del sottomandrino - giri/min - 6000 Potenza del motore del sottomandrino - kW - 7,5/11 Mandrino idraulico sotto-mandrino Dia. - pollici - 6 Avanzamento - - Avanzamento rapido asse X/Z/ZB - m/min - - Avanzamento rapido asse X/Y/Z/ZB - m/min - 30/30/30/30 Potenza del motore dell'asse X/Z/ZB - kW - - Potenza motore asse X/Y/Z/ZB - kW - 4/4/4/4 Torretta - - Stazioni portautensili - - 12 Diametro esterno del gambo dell'utensile da taglio - mm - 25×25 Diametro interno massimo del gambo dell'utensile da taglio - mm - Ø40 Pinza portautensili - - ER32 Potenza motore vivo - kW - 3,7/5,5 Velocità massima dell'utensile elettrico - giri/min - 4000 Altro - - Struttura del letto - - Letto inclinato a 45° Potenza totale - kVA - 50 Potenza della pompa di raffreddamento - W - 750 Capacità della pompa di lubrificazione - L - 1,8 Dimensioni d'ingombro （L×L×H） - mm - 4300×2080×2500 （con trasportatore di trucioli） Peso netto - kg - 5500
