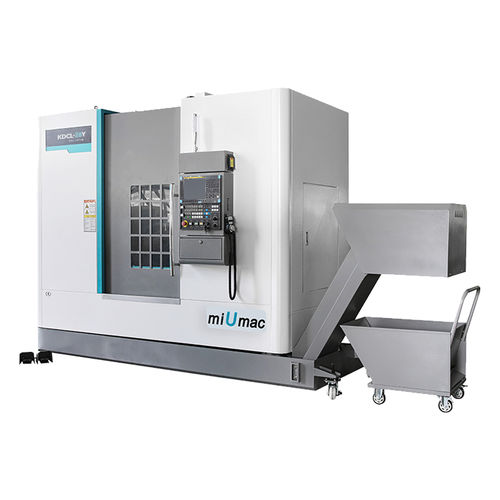

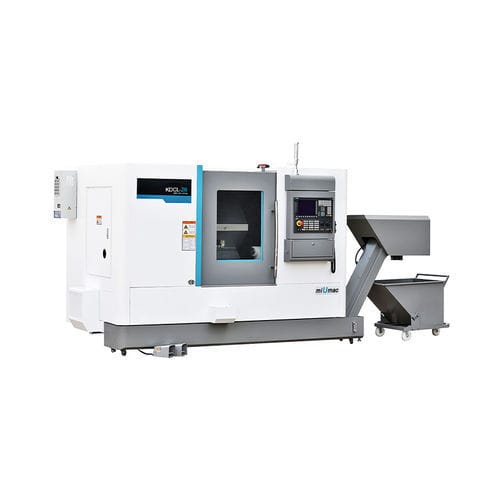

Centro di tornitura CNC KDCL-28Y

2 assicon bancale inclinatoA2-6

KDCL-28Y Tornio CNC multifunzionale 1. La macchina adotta un sistema CNC con funzioni complete ed elevata affidabilità. Il design della macchina adotta un metodo di integrazione meccanica, elettronica e idraulica con una struttura compatta. 2. Il letto inclinato in un unico pezzo aumenta la rigidità della macchina e la facilità di trasporto dei trucioli. 3. Gli assi X e Z adottano una guida lineare di precisione priva di gioco per garantire un'elevata rigidità e precisione. Lavorazione - - Diametro massimo di oscillazione sopra il piano - Ø520 mm Diametro massimo di taglio per le parti del disco - Ø360 mm Diametro massimo di taglio per le parti dell'assale - Ø280 mm Lunghezza massima di taglio per le parti dell'assale - 420 mm Mandrino - - Foro del mandrino - Ø63mm Attacco del mandrino - A₂-6 - Velocità del mandrino - 5000 - r/min Corsa - - Corsa massima dell'asse X - 255 mm Corsa massima dell'asse Z - 550 mm Corsa massima dell'asse Y - ±38 mm Velocità - - Avanzamento rapido per l'asse X - 24m/min Avanzamento rapido per l'asse Z - 24 m/min Avanzamento rapido per l'asse Y - 10 m/min Torretta - - Stazioni portautensili - 12 pezzi Diametro esterno. Gambo dell'utensile da taglio - 25×25 mm Diametro interno massimo del gambo dell'utensile da taglio - Ø40mm Contropunta - - Manicotto della contropunta Dia. - Ø80 mm Corsa della bussola della contropunta - 120 mm Conicità del foro della bussola della contropunta - M.T. No.5 - Altri - - Potenza del motore principale - 15/18,5kW Struttura del letto - Letto inclinato a 45° - Ingresso minimo - 0,001 mm Ripetibilità - ≤0,006 mm Specifiche del mandrino idraulico - 8 pollici Dimensioni complessive (L×LxA) - 4500×2050×2500 mm Peso netto - 4800 kg
