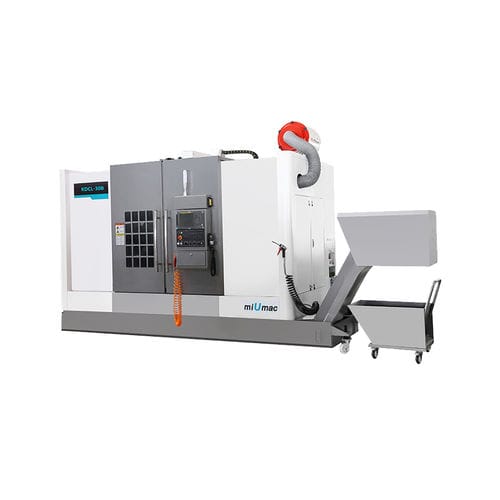

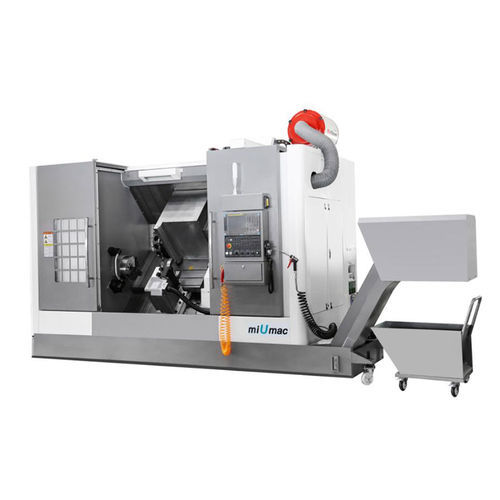

Centro di tornitura CNC KDCL-30B

2 assicon bancale inclinatoA2-11

Tornio CNC multifunzionale 1. La macchina adotta un sistema CNC con funzioni complete ed elevata affidabilità. 2. Il design della macchina adotta un metodo di integrazione meccanica, elettronica e idraulica con una struttura compatta. Articolo - Unità - KDCL-30B Corsa - - Dia. max. di oscillazione sul letto - mm - Ø600 Diametro massimo di taglio per i dischi - mm - Ø500 Diametro massimo di taglio per parti di asse - mm - Ø320 Massima lunghezza di taglio (dalla superficie del mandrino al punto morto) - mm - 1000 Distanza dal centro del mandrino alla rettifica - mm - 1150 Corsa massima per l'asse X - mm - 270 Corsa massima per l'asse Z - mm - 1060 Mandrino - - Attacco del mandrino - - A₂-11 Foro del mandrino - mm - Ø105 Modalità di trasmissione del mandrino - - trasmissione a cinghia Velocità massima del mandrino - giri/min - 1600 Potenza motore mandrino - kW - 22 Parte anteriore del mandrino Dia. - mm - Ø160 Mandrino idraulico Dia. - pollice - - Avanzamento - - Avanzamento rapido asse X/Z - m/min - 16/12 Potenza servomotore asse X/Z - kW - 3,1/3,1 Torretta - - Stazioni portautensili - pz - 12 Diametro esterno Attacco utensile - mm - 32×32 Diametro interno massimo del gambo dell'utensile di taglio - mm - Ø50 Potenza motore utensile vivo - kW - - Velocità massima dell'utensile vivo - giri/min - - Contropunta - - Manicotto della contropunta Dia. - mm - Ø100 Corsa della bussola della contropunta - mm - 200 Conicità del foro della bussola della contropunta - - MT NO.6 Altri - - Potenza totale - kVA - 40 Potenza della pompa di raffreddamento - W - 750 Capacità della pompa di lubrificazione - L - 1,8 Dimensioni d'ingombro （L×L×H） - mm - 5600×1900×2150 Peso netto - kg - 8000 Precisione - mm - IT5~6 Corsa radiale del foro del cono del mandrino - mm - ≤0,003 Precisione di posizionamento dell'asse X - mm - ≦0,008 Precisione di posizionamento dell'asse Z - mm - ≦0,016 Precisione di posizionamento ripetuto dell'asse X - mm - ≦0,005 Precisione di posizionamento dell'asse Z - mm - ≦0,010 Rotondità del pezzo in lavorazione - mm - ≤0,005/Ø120 Cilindricità del pezzo in lavorazione - mm - ≤0,010/Ø120×150 Lavorazione della planarità del pezzo - mm - ≤0,02/Ø500 Lavorazione della rugosità superficiale del pezzo - - ≤Ra1,25
