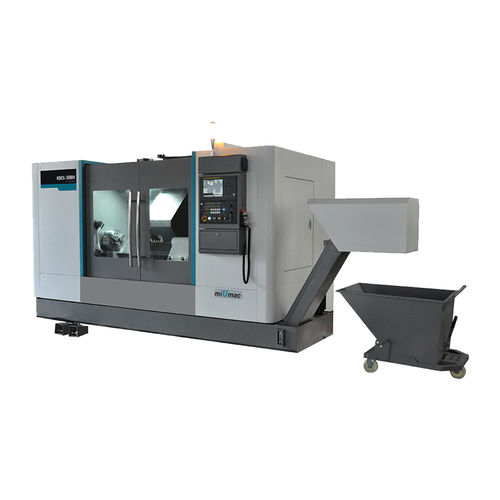

Centro di tornitura CNC KDCL-50BH

2 assicon bancale inclinato12 utensili

1. La macchina adotta un sistema CNC con funzioni complete e alta affidabilità. 2. Il design della macchina adotta il metodo di integrazione meccanica, elettronica e idraulica con una struttura compatta. 3. Gli assi X e Z adottano una guida a scatola per ottenere un'elevata rigidità e precisione. Articolo - Unità - KDCL-50BH Traver - - Diametro massimo di oscillazione sul piano di lavoro - mm - Ø1000 Diametro massimo di taglio per i dischi - mm - Ø800 Diametro massimo di taglio per parti di asse - mm - Ø620 Massima lunghezza di taglio (dalla superficie del mandrino al punto morto) - mm - 1900 Distanza dal centro del mandrino alla terra - mm - 1450 Corsa massima per l'asse X - mm - 550 Corsa massima per l'asse Z - mm - 2000 Mandrino - - Attacco del mandrino - - A₂-15 Foro del mandrino - mm - Ø160 Modalità di trasmissione del mandrino - - trasmissione a cinghia Velocità massima del mandrino - giri/min - 800 Potenza motore mandrino - kW - 22 Parte anteriore del mandrino Dia. - mm - Ø220 Mandrino idraulico Dia. - pollici - 21 Avanzamento - - Avanzamento rapido asse X/Z - m/min - 12/12 Potenza servomotore asse X/Z - kW - 4/6 Torretta - - Stazioni portautensili - pz - 12 Diametro esterno Attacco utensile - mm - 32×32 Diametro interno massimo del gambo dell'utensile da taglio - mm - Ø50 Potenza motore utensile vivo - kW - 5,5/7,5 Velocità massima dell'utensile vivo - giri/min - 4000 Contropunta - - Manicotto della contropunta Dia. - mm - Ø160 Corsa della bussola della contropunta - mm - 200 Conicità del foro della bussola della contropunta - - MT NO.6 Altri - - Struttura del letto - - Letto inclinato a 45° Potenza totale - kVA - 40 Potenza della pompa di raffreddamento - W - 750 Capacità della pompa di lubrificazione - L - 1,8 Dimensioni complessive （L×L×H） - mm - 7000×2300×2450 Peso netto - kg - 13000 Precisione - mm - IT5~6 Deviazione radiale del foro del cono del mandrino - mm - ≤0,003 Precisione di posizionamento dell'asse X - mm - ≦0,008 Precisione di posizionamento dell'asse Z - mm - ≦0,016 Precisione di posizionamento ripetuto dell'asse X - mm - ≦0,005 Precisione di posizionamento dell'asse Z - mm - ≦0,010 Rotondità del pezzo in lavorazione - mm - ≤0,005/Ø120 Lavorazione della cilindricità del pezzo - mm - ≤0,010/Ø120×150
