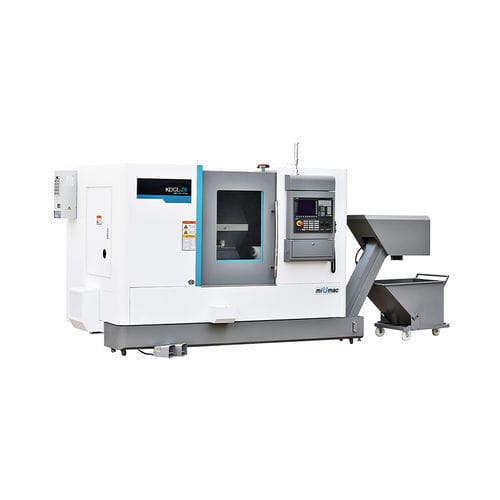

Centro di tornitura CNC KDCL-28

2 assicon bancale inclinatoA2-6

1. La macchina adotta un sistema CNC con funzioni complete e alta affidabilità. Il design della macchina adotta il metodo di integrazione meccanica, elettronica e idraulica con una struttura compatta. 2. Il letto inclinato in un unico pezzo aumenta la rigidità della macchina e la facilità di trasporto dei trucioli. 3. Gli assi X e Z adottano una guida lineare di precisione priva di gioco per garantire un'elevata rigidità e precisione. Articolo - Unità - KDCL-28 Lavorazione - - Diametro massimo di oscillazione sul piano - mm - Ø520 Diametro massimo di taglio per i dischi - mm - Ø420 Diametro massimo di taglio per le parti dell'asse - mm - Ø250 Lunghezza massima di taglio per parti di assale - mm - 500 Mandrino - - Foro del mandrino - mm - Ø63/Ø65 (manicotto) Attacco del mandrino - - A₂-6 Velocità del mandrino - r/min - 4000/5000(manicotto) Corsa - - Corsa massima dell'asse X - mm - 235 Corsa massima dell'asse Z - mm - 600 Corsa massima dell'asse Y - mm - - Velocità - - Avanzamento rapido per l'asse X - m/min - 30 Avanzamento rapido per l'asse Z - m/min - 30 Avanzamento rapido per l'asse Y - m/min - - Torretta - - Stazioni portautensili - pz. - 12 Diametro esterno. Attacco utensile - mm - 25×25 Diametro interno massimo del gambo dell'utensile da taglio - mm - Ø40 Contropunta - - Manicotto della contropunta Dia. - mm - Ø80 Corsa della bussola della contropunta - mm - 120 Conicità del foro della bussola della contropunta - - MT.No.4 Altri - - Potenza del motore principale - kW - 11/15 Struttura del letto - - Letto inclinato a 45° Ingresso minimo - mm - 0,001 Ripetibilità - mm - ≤0,006 Specifiche del mandrino idraulico - pollici - 8 Dimensioni complessive (L×LxH) - mm - 4500×1850×2000 Peso netto - kg - 4300
