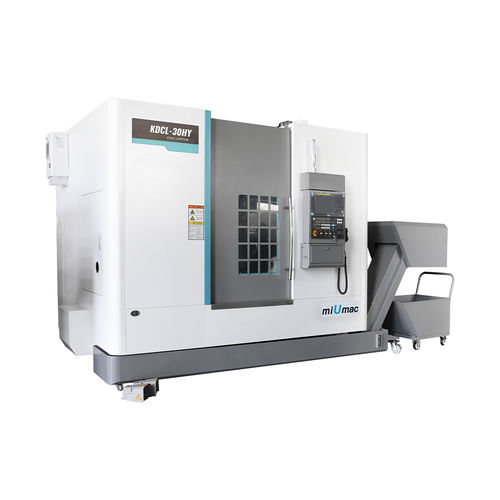

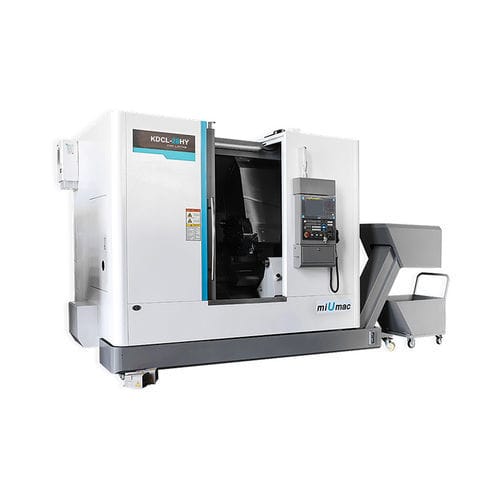

Centro di tornitura CNC KDCL-30HY3 assicon bancale inclinatoA2-8
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo di comando
- CNC
- Numero di assi
- 3 assi
- Struttura
- con bancale inclinato
- Testa del mandrino
- A2-8
- Numero di utensili
- 12 utensili
- Sistema di trasmissione
- spinto a cinghie
- Applicazioni
- di pezzi complessi, per lavorazione di alberi e alberame
- Prestazioni
- di alta precisione, ad alta rigidità, ad alta produttività, ad alta prestazione, ad alto rendimento, di grande capacità
- Altre caratteristiche
- con asse Y
- Diametro
650 mm
(25,59 in)- Velocità di rotazione
2.500 rpm
(15.707,963 rad.min-1)- Diametro di taglio massimo
410 mm
(16 in)- Lunghezza di taglio massima
800 mm
(31 in)- Corsa X
270 mm
(11 in)- Corsa Z
1.000 mm
(39 in)- Avanzamento rapido asse X
16 m/min
- Avanzamento rapido asse X
20 m/min
- Potenza nominale
18,5 kW, 22 kW
(25,2 hp, 29,9 hp)- Lunghezza totale
4.600 mm
(181 in)- Larghezza totale
2.300 mm
(91 in)- Altezza totale
2.860 mm
(113 in)- Peso
8.500 kg
(18.739 lb)
Descrizione
Tornio CNC multifunzionale
1. La macchina adotta un sistema CNC con funzioni complete ed elevata affidabilità. Il design della macchina adotta un metodo di integrazione meccanica, elettronica e idraulica con una struttura compatta.
2. Il mandrino ha una struttura ad alta rigidità per fornire una velocità variabile per realizzare il taglio a velocità lineare costante e il taglio ad alta velocità.
3. Gli assi X e Z adottano una guida lineare di precisione priva di gioco per garantire un'elevata rigidità e precisione.
Articolo - Unità - KDCL-30HY
Corsa - -
Diametro massimo di oscillazione sul piano di lavoro - mm - Ф650
Diametro massimo di taglio per i dischi - mm - Ø410
Diametro massimo di taglio per le parti dell'assale - mm - Ø410
Lunghezza massima di taglio per le parti dell'asse - mm - 800
Corsa massima per l'asse X - mm - 270
Corsa massima per l'asse Y - mm - ±75
Corsa massima per l'asse Z - mm - 1000
Mandrino - -
Attacco del mandrino - - A2-8
Foro del mandrino - mm - Ф90
Modalità di trasmissione del mandrino - - trasmissione a cinghia
Velocità massima del mandrino - giri/min - 2500
Potenza motore mandrino - kW - 18,5/22
Mandrino idraulico Dia. - pollici - 12
Avanzamento - -
Avanzamento rapido assi X/Y/Z - m/min - 16/10/20
Torretta - -
Stazioni portautensili - - 12
Diametro esterno del gambo dell'utensile da taglio - mm - 25×25
Diametro interno massimo del gambo dell'utensile da taglio - mm - Ф40
Pinza portautensili - - ER32
Velocità massima dell'utensile vivo - giri/min - 4000
Potenza motore vivo - kW - 3,7/5,5 (motore nominale)
Contropunta - -
Manicotto della contropunta Dia. - mm - Ф100
Corsa della bussola della contropunta - mm - 200
Conicità del foro della bussola della contropunta - - MT.NO.6
Corsa della contropunta - mm - 800
Altri - -
Struttura del letto - - Letto inclinato a 45°
Potenza totale - kVA -
Potenza della pompa di raffreddamento - W - 750
Capacità della pompa di lubrificazione - L - 1,8
Dimensioni d'ingombro （L×L×H） - mm - 4600×2300×2860
Peso netto - kg - 8500
---
