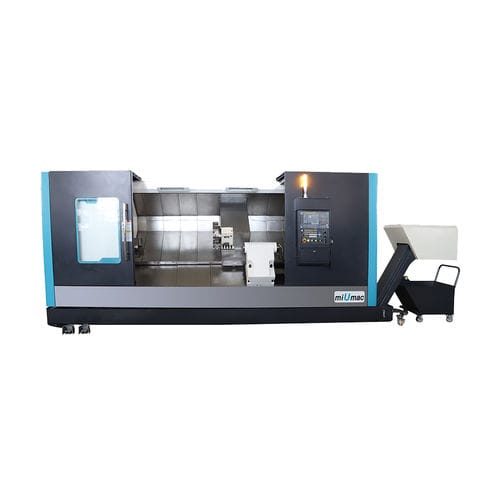

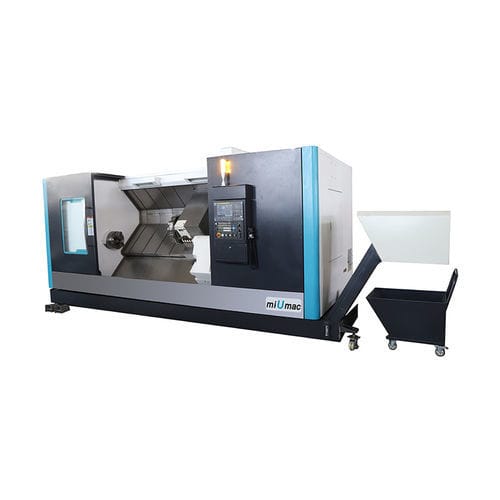

Centro di tornitura CNC KDCL-35H

3 assicon bancale inclinatoA2-11

Tornio CNC multifunzionale Articolo - Unità - KDCL-35H Corsa - - Diametro massimo di oscillazione sul piano di lavoro - mm - Ø750 Diametro massimo di taglio per parti di dischi - mm - Ø630 Diametro massimo di taglio per parti di asse - mm - Ø450 Lunghezza massima di taglio (dalla superficie del mandrino al centro) - mm - 1000/2000/3000 Distanza dal centro del mandrino alla rettifica - mm - 1150 Corsa massima per l'asse X - mm -30~325 Corsa massima per l'asse Z - mm - 1100/2100/3100 Mandrino - - Attacco mandrino - - A₂-11 Foro del mandrino - mm - Ø105 Mandrino Dia. - mm - Ø380 Diametro cuscinetto mandrino (anteriore/posteriore) - mm - Ø160/Ø150 Velocità massima del mandrino - giri/min - 1600 Potenza motore mandrino - kW - 26/22 Avanzamento - - Avanzamento rapido asse X/Z - m/min - 16/14 Potenza del servomotore asse X/Z - kW - 4/4 Distanza della guida del letto (asse Z) - mm - 510 Distanza della guida della sella (asse X) - mm - 376 Luce della guida della contropunta - mm - 354 Torretta - - Stazioni portautensili - - 12 Metodo di selezione degli utensili - - Scegliere nelle vicinanze Diametro esterno del gambo dell'utensile da taglio - mm - 32×32 Diametro interno massimo del gambo dell'utensile da taglio - mm - Ø50 Potenza del motore di azionamento dell'utensile rotante - kW - 7,5/5,5 Velocità massima di rotazione dell'utensile rotante - giri/min - 4000 Manicotto utensile rotante - mm - ER40 (Ø4-Ø20,22,25) Contropunta - - Bussola della contropunta Dia. - mm - Ø120 Corsa della bussola della contropunta - mm - 200 Conicità del foro della bussola della contropunta - - MT NO.6 Corsa della contropunta (asse W) - mm - 800/1800/2800 Precisione - - Precisione di posizionamento dell'asse X - mm - ≤0,008 Precisione di posizionamento dell'asse Z - mm - ≦0,016 Precisione di posizionamento dell'asse C - Sec. - ≦50 Precisione di posizionamento dell'asse X - mm - ≦±0,002 Precisione di posizionamento ripetuto dell'asse Z - mm - ≦±0,004 Precisione di posizionamento ripetuto asse C - Sec. - ≦±20 Altri - - Struttura del letto - - Letto inclinato a 45° Potenza totale - kVA - 50 Potenza della pompa di raffreddamento - W - 750 Capacità della pompa di lubrificazione - L - 1,8 Dimensioni d'ingombro （L×L×H） - mm - 5200/6200/7200×1980×2260 Peso netto - kg - 8500/10500/12500
