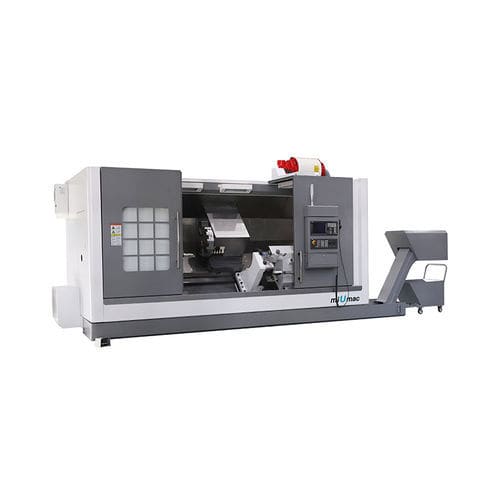

Centro di tornitura CNC KDCL-35B

2 assicon bancale inclinatoA2-11

Gli assi X e Z adottano una guida lineare di precisione priva di gioco per garantire un'elevata rigidità e precisione. Articolo - Unità - KDCL-35B Corsa - - Diametro massimo di oscillazione sul piano - mm - Ø700 Diametro massimo di taglio per i dischi - mm - Ø600 Diametro massimo di taglio per parti di asse - mm - Ø470 Lunghezza max. di taglio (faccia del mandrino al centro) - mm - 1500 Distanza dal centro del mandrino alla rettifica - mm - 1150 Corsa massima per l'asse X - mm - 325 Corsa massima per l'asse Z - mm - 1550 Mandrino - - Attacco del mandrino - - A₂-11 Foro del mandrino - mm - Ø105 Modalità di trasmissione del mandrino - - trasmissione a cinghia Velocità massima del mandrino - giri/min - 1600 Potenza motore mandrino - kW - 22 Diametro anteriore del mandrino - mm - Ø160 Avanzamento - - Avanzamento rapido asse X/Z - m/min - 16/12 Potenza del servomotore asse X/Z - kW - 4/7 Torretta - - Stazioni portautensili - - 12 Diametro esterno del gambo dell'utensile da taglio - mm - 32×32 Diametro interno massimo del gambo dell'utensile da taglio - mm - Ø50 Velocità massima di rotazione dell'utensile rotante - giri/min - / Potenza motore torretta - kW - / Manicotto dell'utensile rotante - - / Contropunta - - Diametro della bussola della contropunta - mm - Ø120 Corsa della bussola della contropunta - mm - 200 Conicità del foro della bussola della contropunta - - MT NO.6 Altri - - Struttura del letto - - Letto inclinato a 45° Potenza totale - kVA - 40 Potenza della pompa di raffreddamento - W - 750 Capacità della pompa di lubrificazione - L - 1,8 Dimensioni complessive （L×L×H） - mm - 6200×1980×2260 Peso netto - kg - 9000
