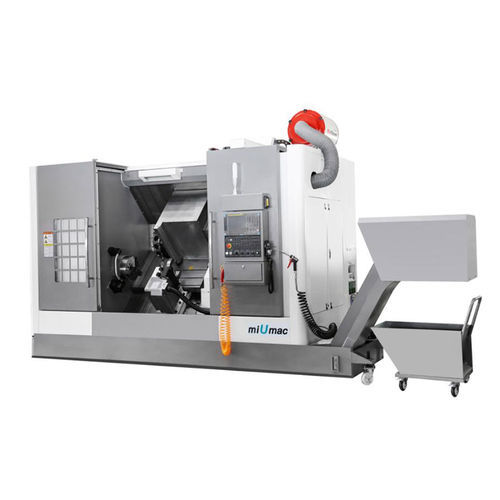

Centro di tornitura CNC KDCL-30BH

2 assicon bancale inclinatoA2-11

Tornio CNC multifunzionale 1. Il design della macchina adotta un metodo di integrazione meccanica, elettronica e idraulica con una struttura compatta. Articolo - Unità - KDCL-30BH Traver - - Diametro massimo di oscillazione sopra il letto - mm - Ø600 Diametro massimo di taglio per i dischi - mm - Ø400 Diametro massimo di taglio per parti di asse - mm - Ø320 Massima lunghezza di taglio (dalla superficie del mandrino al punto morto) - mm - 900 Distanza dal centro del mandrino al suolo - mm - 1150 Corsa massima per l'asse X - mm - 270 Corsa massima per l'asse Z - mm - 1060 Mandrino - - Attacco del mandrino - - A₂-11 Foro del mandrino - mm - Ø105 Modalità di trasmissione del mandrino - - trasmissione a cinghia Velocità massima del mandrino - giri/min - 1600 Potenza motore mandrino - kW - 18,5/22 Parte anteriore del mandrino Dia. - mm - Ø160 Mandrino idraulico Dia. - pollici - Avanzamento - - Avanzamento rapido asse X/Z - m/min - 16/12 Potenza servomotore asse X/Z - kW - 4/4 Torretta - - Stazioni portautensili - pz - 12 Diametro esterno Attacco utensile - mm - 25×25 Diametro interno massimo del gambo dell'utensile da taglio - mm - Ø40 Potenza motore utensile vivo - kW - 3,7/5,5 Velocità massima dell'utensile vivo - giri/min - 4000 Contropunta - - Manicotto della contropunta Dia. - mm - Ø100 Corsa della bussola della contropunta - mm - 200 Conicità del foro della bussola della contropunta - - MT NO.6 Altri - - Struttura del letto - - Letto inclinato a 45° Potenza totale - kVA - 38 Potenza della pompa di raffreddamento - W - 750 Capacità della pompa di lubrificazione - L - 1,8 Dimensioni d'ingombro （L×L×H） - mm - 5600×1900×2150 Peso netto - kg - 8000 Precisione - mm - IT5~6 Corsa radiale del foro del cono del mandrino - mm - ≤0,003 Precisione di posizionamento dell'asse X - mm - ≦0,008 Precisione di posizionamento dell'asse Z - mm - ≦0,016 Precisione di posizionamento ripetuto dell'asse X - mm - ≦0,005 Precisione di posizionamento dell'asse Z - mm - ≦0,010 Rotondità del pezzo in lavorazione - mm - ≤0,005/Ø120 Cilindricità del pezzo in lavorazione - mm - ≤0,010/Ø120×150 Lavorazione della planarità del pezzo - mm - ≤0,02/Ø500 Rugosità superficiale del pezzo - - ≤Ra1,25
