Panoramica

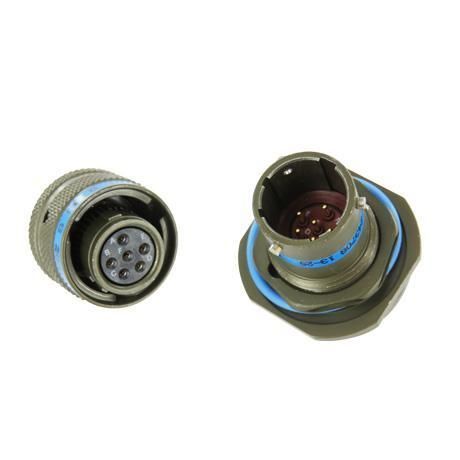

La gamma LJT di Amphenol Socapex è una famiglia di connettori con accoppiamento a baionetta progettata per applicazioni aerospaziali e militari. Offre un'ampia varietà di disposizioni dei contatti e tipi di involucro con ottimizzazione di peso e ingombro. La gamma LJT è qualificata MIL-DTL-38999 Serie I e HE308 e garantisce protezione completa dei contatti. Versioni metalliche e composite disponibili, adatte ad ambienti gravosi come comunicazioni da campo, veicoli militari e avionica.

Caratteristiche principali

• Design 100% scoop proof
• Connettori con accoppiamento a baionetta e ampia varietà di disposizioni dei contatti e tipi di involucro
• Oltre 60 disposizioni di contatto, da 1 a 128 contatti
• Prodotto robusto con alta resistenza a urti e vibrazioni
• Diversi materiali e placcature disponibili, versioni conformi a RoHS & REACH

Applicazioni

• Veicoli militari
• Comunicazioni in campo C5ISR
• Avionica militare

Vantaggi del prodotto

• Diversi stili di ricevitore: flangia quadrata, dado di bloccaggio, in linea
• Accoppiamento rapido, completamente accoppiato con 1/4 di giro del dado di accoppiamento
• Molte versioni disponibili: backshell integrato, stand-off (doppia flangia), ecc.

Materiali e placcature

• Alluminio: cadmio oliva, nickel, nickel-zinco nero
• Bronzo marino (non placcato)

Tipi di contatti e terminazioni

• Oltre 60 disposizioni di contatti
• Taglie dei contatti: 23 a 4/0
• Versioni segnale, potenza, ad alta velocità (Coax, Twinax, Quadrax, Octomax...), e terminazioni ottiche
• Terminazioni: crimp e pin PCB (versioni dorate e stagnate)

Caratteristiche ambientali

• 500 cicli di accoppiamento
• Temperatura operativa: -65°C a 175°C o 200°C a seconda di materiale e placcatura
• Resistenza alla corrosione: da 48 a 500 ore a seconda di materiale e placcatura
• Protezione da ingressi: IPX7 quando accoppiato e completamente cablato

Caratteristiche elettriche

• Resistenza di isolamento a temperatura ambiente: 5,103 MΩ
• Corrente di contatto nominale: da 3 A a 230 A (a seconda di dimensione del contatto, materiale e placcatura)

Specifiche tecniche

• Qualifica: MIL-DTL-38999 Serie I & HE308
• Accoppiamento: Baionetta
• Disposizioni dei contatti: oltre 60 (1 a 128 contatti)
• Taglie dei contatti disponibili: 23 a 4/0
• Stili di involucro disponibili: flangia quadrata, dado di bloccaggio, in linea, flangia ridotta, varianti rack & panel
• Materiali: varianti in alluminio con molteplici placcature, bronzo marino non placcato
• Terminazioni: crimp e pin PCB (dorato & stagnato)
• Durata di accoppiamento: 500 cicli
• Intervallo di temperatura: -65°C fino a 175°C o 200°C a seconda della configurazione
• Protezione da ingressi: IPX7 quando accoppiato e completamente cablato
• Documenti disponibili: schede tecniche per disposizioni di contatti e inserti di potenza specifici
