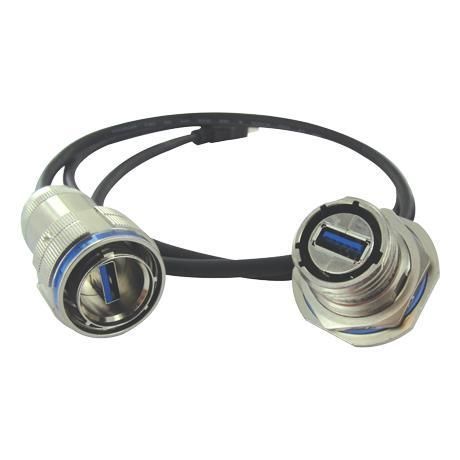

Connettore di dati USBF TV

USBcircolarecon accoppiamento a vite

Panoramica
L'Amphenol Socapex USBF TV è una gamma di connettori USB 2.0 rinforzati, progettati per ambienti gravosi. Basati sulla piattaforma MIL-DTL-38999 Serie III, i connettori USBF TV offrono un'interfaccia USB robusta con accoppiamento filettato, garantendo una protezione EMI migliorata, affidabilità meccanica e tenuta ambientale per applicazioni militari e industriali.

Caratteristiche principali

• Basato su MIL-DTL-38999 Serie III
• Meccanismo di bloccaggio filettato (accoppiamento a filettatura tri-start)
• Sigillato contro liquidi e polveri (IP68)
• Disponibile in USB 3.0 (variante della famiglia di prodotti)

Applicazioni

• Comunicazioni in teatro operativo
• Veicoli terrestri
• Avionica militare
• Ambienti industriali

Dettagli del prodotto
La famiglia USBF TV assicura una protezione EMI migliorata tramite un inserto metallizzato e continuità di schermatura completa dal cavo al ricettacolo e al pannello. L'accoppiamento a filettatura tri-start include un dispositivo anti-sganciamento per evitare disconnessioni accidentali. Taglia di scocca offerta (esempio nella gamma): taglia 15. Le implementazioni tipiche USBF TV trasmettono velocità USB 2.0 (fino a 480 Mb/s) mentre le qualifiche meccaniche e ambientali coprono la resistenza a urti, vibrazioni e umidità. Intervallo di temperatura operativa: -40°C a +85°C. L'opzione USB Field consente l'inserimento di un cablaggio USB 2.0 standard in una spina metallica per una protezione rinforzata contro urti, polvere e liquidi.

Configurazioni / Opzioni

• Due opzioni di codifica/polarizzazione meccanica (rotazione dell'inserto del ricettacolo)
• Opzioni di terminazione posteriore a seconda della variante selezionata (uscite per PCB, uscite ad angolo retto, varianti cablaggio, cablaggi aperti, distanziali)
• Accessori protettivi disponibili: tappi protettivi, guarnizioni per pannello, utensili specifici e coperture posteriori per aumentare la tenuta e la protezione meccanica

Specifiche tecniche

• Denominazione: USBF TV
• Basato su standard: MIL-DTL-38999 Serie III
• Accoppiamento: bloccaggio filettato tri-start con anti-sganciamento
• Protezione ingressi: IP68 (spina/ricevitore o tappo/ricevitore accoppiati)
• Velocità dati: USB 2.0 fino a 480 Mb/s (varianti della famiglia includono opzioni USB 3.0)
• Schermatura EMI: continuità di schermatura completa tramite inserto metallizzato; opzioni di schermatura rinforzata a 360°
• Taglia scocca: esempio taglia 15 (famiglia di prodotti)
• Codifica meccanica: due opzioni di codifica/polarizzazione
• Ambientale: qualificato per urti, vibrazioni, umidità
• Intervallo di temperatura operativa: -40°C a +85°C
• Numero parte (esempio/configurato): USBFTV
• Opzione USB Field: permette la conversione di un cablaggio USB standard in un cablaggio con spina metallica rinforzata
