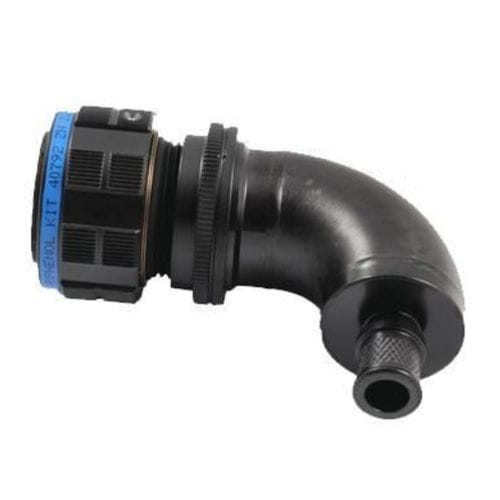

Connettore di dati RJFIELD™

USBEthernetavvitabile

Descrizione
I kit RJFIELD™ e USBFIELD™ forniscono tutti i componenti necessari per realizzare una soluzione di schermatura EMI a 360° completamente integrata per connettori RJ e USB. Progettati per applicazioni che richiedono protezione elettromagnetica certificata, i kit sono compatibili con i formati MIL‑DTL‑38999 Series III e MIL‑DTL‑26482 e supportano requisiti TEMPEST, COMSEC e SDIP‑27.

Caratteristiche principali

• Schermatura EMI a 360° per interfacce RJ e USB
• Gusci metallici conformi a MIL‑DTL‑38999 Series III o MIL‑DTL‑26482
• Progettato per applicazioni TEMPEST, COMSEC, SDIP‑27

Applicazioni

• Comunicazioni C6ISR in teatro operativo
• Veicoli terrestri corazzati e tattici
• Sistemi navali e installazioni imbarcate
• Sistemi conformi a TEMPEST, COMSEC e SDIP‑27
• Sicurezza hardware e comunicazioni protette

Caratteristiche meccaniche

• Meccanismo di accoppiamento a filettatura tri‑start (tipo MIL‑DTL‑38999 Series III) con dispositivo anti‑disaccoppiamento
  - Guscio RJFTV taglia 19
  - Guscio USBFTV taglia 15
• Meccanismo a baionetta (MIL‑DTL‑26482): guscio RJF taglia 18
• Resistente a urti, vibrazioni e trazione
• Codifica meccanica / polarizzazione
• Ritenzione del cavo nella spina: 100 N assiale
• Cicli di accoppiamento: minimo 500

Protezione ambientale

• Sigillato contro liquidi e polvere (IP68)
• Resistente alla nebbia salina
• Vibrazioni: 10–500 Hz, 10 g, 3 assi — nessuna discontinuità > 10 ns secondo MIL‑STD‑810H
• Versioni composte testate secondo NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Urti: IK06 > caduta di un peso di 250 g da 40 cm sui connettori (accoppiati)
• Umidità: 21 giorni a 43°C, 98% di umidità
• Intervallo di temperatura di esercizio: -40°C a +85°C

Note d'uso
I kit sono forniti senza cavo in modo che gli utenti possano assemblare il cablaggio secondo le specifiche di schermatura richieste. Sono consigliati cordoni Ethernet e USB rinforzati e privi di alogeni per l'uso in ambienti difficili; sono pienamente compatibili con il sistema di schermatura EMI.

Caratteristiche / specifiche tecniche

• Tipi di accoppiamento: filettatura tri‑start (MIL‑DTL‑38999 III) e baionetta (MIL‑DTL‑26482)
• Taglie dei gusci: RJFTV taglia 19, USBFTV taglia 15, RJF taglia 18 (baionetta)
• Ritenzione del cavo: 100 N assiale
• Cicli di accoppiamento: ≥ 500
• Protezione ingressi: IP68
• Vibrazione: 10–500 Hz, 10 g, 3 assi (MIL‑STD‑810H)
• Urto: IK06 (250 g caduta da 40 cm, accoppiati)
• Resistenza all'umidità: 21 giorni a 43°C / 98% UR
• Intervallo di temperatura: -40°C a +85°C
• Norme / conformità: progettato per TEMPEST, COMSEC, SDIP‑27
