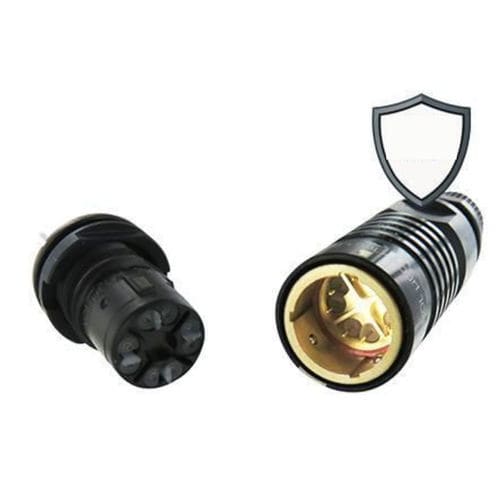

Connettore di dati µCom 10 Gb+

push-pulla saldarea vite

Panoramica
Il µCom 10 Gb+ è un connettore Ethernet miniatura Cat6A/Cat7 progettato per ambienti gravosi e applicazioni militari. Supporta >10Gb/s Ethernet (IEEE 802.3an-2006: 10GBase-T) con un diametro esterno massimo di 15 mm, offrendo opzioni di accoppiamento a vite e push-pull per diverse esigenze di installazione.

Caratteristiche principali

• Supera 10Gb/s Ethernet (10GBase-T, IEEE 802.3an-2006)
• Conformità Cat.6A secondo TIA-568-C.2 e ISO/IEC 11801
• Fattore di forma miniatura: diametro esterno massimo 15 mm
• Qualificazione ambientale: basata su MIL-DTL-38999 Serie III per la versione filettata
• Versione push-pull testata secondo MIL-DTL-26482
• Disponibile anche in MIL-DTL-38999 Serie III, dimensione guscio 11 (TV mCom 10 Gb+)

Applicazioni

• Comunicazioni in campo e sistemi C4ISR
• Reti per veicoli terrestri
• Installazioni aerospaziali civili e militari
• Avionica militare
• Trasporto ferroviario di massa e altri sistemi di trasporto robusti

Informazioni tecniche — Altre caratteristiche

• 500 h nebbia salina con placcatura conforme RoHS
• Terminazioni disponibili: saldatura, crimp e stile PCB
• Tenuta IP68 per innesti collegati e scollegati
• Intervallo di temperatura di esercizio: -55°C a +125°C
• Quattro coppie completamente isolate per minimizzare il diafonia tra coppie
• Forme di interfaccia brevettate per ridurre le perturbazioni alle interfacce delle coppie
• Meccanismi di accoppiamento a vite e push-pull; >2000 cicli di accoppiamento e alta resistenza alle vibrazioni
• Gusci lavorati a macchina in ottone
• Contatti per saldatura e crimp lavorati e placcati in oro
• Progettato per sistemi conformi a TEMPEST

Descrizione del prodotto
Il µCom 10 Gb+ risponde alla necessità di miniaturizzazione e alte prestazioni offrendo una soluzione Cat6A compatta in grado di supportare 10Gb/s Ethernet in ambienti gravosi e applicazioni militari. Il design riduce le interferenze tra coppie, garantisce un elevato grado di protezione ambientale, ampia tolleranza termica e lunga durata meccanica per numerosi cicli di innesto. Diverse opzioni di terminazione (saldatura, crimp, PCB) permettono l'integrazione in cablaggi e apparecchiature.

Caratteristiche / specifiche tecniche

• Modello: µCom 10 Gb+
• Numero di parte esempio / configurato: UCOM-10G+
• Capacità Ethernet: ≥10Gb/s (10GBase-T, IEEE 802.3an-2006)
• Normative: Cat.6A secondo TIA-568-C.2 e ISO/IEC 11801
• Diametro esterno massimo: 15 mm
• Test ambientali / militari: basati su MIL-DTL-38999 Serie III (filettato) e MIL-DTL-26482 (push-pull)
• Nebbia salina: 500 h (placcatura conforme RoHS)
• Tenuta: IP68 (innesti collegati e scollegati)
• Intervallo di temperatura: -55°C a +125°C
• Tipologie di contatto: saldatura, crimp, PCB
• Isolamento: quattro coppie totalmente isolate (diafonia minimizzata)
• Meccanismi di accoppiamento: filettato e push-pull (>2000 cicli)
• Materiale guscio: ottone lavorato a macchina
• Placcatura contatti: placcati oro (contatti saldatura e crimp)
• Progettato per sistemi conformi a TEMPEST
