Connettore RF SC39
di datidi alimentazione elettricaottico

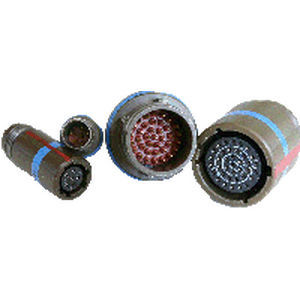

Connettore RF - SC39 - AMPHENOL SOCAPEX - di dati / di alimentazione elettrica / ottico
Connettore RF - SC39 - AMPHENOL SOCAPEX - di dati / di alimentazione elettrica / ottico
Connettore RF - SC39 - AMPHENOL SOCAPEX - di dati / di alimentazione elettrica / ottico - immagine - 2
Connettore RF - SC39 - AMPHENOL SOCAPEX - di dati / di alimentazione elettrica / ottico - immagine - 3
Connettore RF - SC39 - AMPHENOL SOCAPEX - di dati / di alimentazione elettrica / ottico - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
di dati, di alimentazione elettrica, RF, ottico
Forma
circolare
Tipo di connessione
a presa, con flangia, con fissaggio a bulloni
Specifiche elettriche
di corrente, alta corrente
Materiale
in acciaio inossidabile, in alluminio, in nichel
Indice di protezione
IP67
Altre caratteristiche
in linea, MiL
Impedenza

Max.: 0 Ohm

Min.: 0 Ohm

Corrente primaria

Max.: 100 A

Min.: 3 A

Temperatura di funzionamento

Max.: 200 °C
(392 °F)

Min.: -65 °C
(-85 °F)

Descrizione

Panoramica
  • Lo SC39 è un connettore circolare a sgancio rapido derivato dal progetto MIL‑DTL‑38999 Serie III, pensato per applicazioni aerospaziali e di difesa che richiedono disconnessione rapida in condizioni operative.


Caratteristiche principali
  • Meccanismo a molla per sgancio rapido con protezione completa dei contatti (scoop-proof)
  • Taglie di involucro standard da 9 a 17 (taglie maggiori su richiesta)
  • Varianti con forze di separazione standard e a bassa forza
  • Rinforzato per alta resistenza a urti e vibrazioni
  • Più materiali e finiture; opzioni conformi RoHS e REACH


Applicazioni
  • Cablaggi e sistemi avionici militari
  • Comunicazioni C5ISR e da campo
  • Sistemi missilistici
  • Veicoli terrestri e sistemi navali
  • Interfacce spaziali e satellitari


Progetto e vantaggi
  • Stili di ricevitore e spina: lanyard, flangia quadrata, dado di bloccaggio, in-linea
  • Forze di separazione: standard 50–100 N; bassa forza <50 N
  • Forza tipica di inserzione/estrazione: standard 5–10 kg; bassa forza <5 kg
  • Compatibile con contatti e inserti MIL‑DTL‑38999 Serie III
  • Versioni con backshell integrato o stand-off (doppia flangia) disponibili


Materiali e finiture
  • Alluminio: cadmio olive o nichelato
  • Acciaio inossidabile: passivato


Tipi di contatti e terminazioni
  • Oltre 80 disposizioni di contatti disponibili
  • Dimensioni contatto da 23 HD a 4
  • Versioni segnale, potenza e ad alta velocità (Coax, Twinax, Quadrax, Octomax) e terminazioni ottiche
  • Terminazioni: crimp e PC‑tails (placcature in oro e stagno disponibili)


Caratteristiche ambientali
  • Durata di accoppiamento: 500 cicli
  • Temperatura di esercizio: -65°C a +175°C (fino a +200°C a seconda di materiale/finizione)
  • Resistenza alla corrosione: 48 a 500 ore (dipendente da materiale/finizione)
  • Protezione ingressi: IPX7 quando accoppiato e completamente cablato


Caratteristiche elettriche
  • Conduttività guscio-a-guscio: 1 a 10 mΩ a seconda di materiali e finiture
  • La molla del ricevitore assicura protezione EMI e continuità del guscio
  • Portate di contatto: 3 A a 100 A a seconda del tipo di contatto


Specifiche tecniche
  • Modello: SC39
  • Standard derivato: compatibile con MIL‑DTL‑38999 Serie III (contatti e inserti)
  • Taglie di involucro: 9 a 17 (taglie maggiori su richiesta)
  • Forze di separazione: standard 50–100 N; bassa forza <50 N
  • Inserzione/estrazione: standard 5–10 kg; bassa forza <5 kg
  • Disposizioni di contatto: >80 possibili
  • Dimensioni contatti: 23 HD a 4
  • Portate: 3 A a 100 A
  • Cicli di accoppiamento: 500
  • Range di temperatura: -65°C a +175°C (fino a +200°C secondo finitura)
  • Protezione ingressi: IPX7 quando accoppiato e completamente cablato
  • Conduttività guscio-a-guscio: 1–10 mΩ
  • Materiali/finizioni: Alluminio (cadmio olive, nichelato), Acciaio inossidabile (passivato)
  • Terminazioni: crimp e PC‑tails (oro & stagno)
