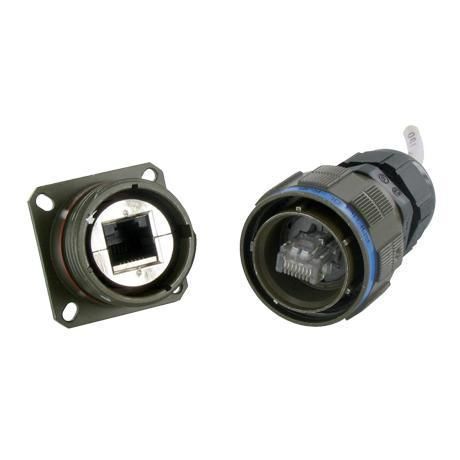

Modulo di connessione di dati RJF TV

RJ45Ethernetcircolare

Panoramica
La serie di connettori Ethernet Amphenol Socapex RJF TV è una gamma di connettori ad alte prestazioni progettata per garantire connettività Ethernet affidabile in ambienti gravosi ed esigenti. Disponibile nelle varianti Cat5e, Cat6 e Cat6A, questa serie presenta una scocca metallica, un meccanismo di bloccaggio push-pull e guarnizioni integrate per la protezione da polvere, liquidi e sollecitazioni meccaniche. È retrocompatibile con le interfacce RJ45 standard e supporta diversi tipi e dimensioni di cavo.

Caratteristiche principali

• Sigillato contro liquidi e polvere (IP68)
• Resistente a urti, vibrazioni e trazione
• Non richiede utensili speciali per operazioni di cablaggio in campo
• Codifica/polarizzazione meccanica a 4 posizioni

Applicazioni

• Comunicazioni in campo, C4ISR
• Acquisizione e trasmissione dati in ambienti gravosi
• Veicoli corazzati
• Navi da guerra
• Trasporto ferroviario di massa

Informazioni tecniche
Ulteriori caratteristiche

• Protezione EMI migliorata
• Meccanismo di accoppiamento a filettatura Tri-Start (tipo MIL-DTL-38999 Serie III) con dispositivo anti-scollegamento - Taglia scocca 19
• Scocche metalliche robuste
• Ritenzione del cordone RJ45 nella spina: 100 N (assiale)
• Cicli di accoppiamento: minimo 500 cicli
• Compatibile con diametri cavo da 6 mm a 13 mm

Trasmissione dati

• Cat.5e: Classe D secondo ISO/IEC 11801 — supporta 10Base-T, 100Base-TX e 1000Base-T fino a 100 MHz (TIA/EIA568B)
• Cat.6: Classe E secondo ISO/IEC 11801 — supporta 10Base-T, 100Base-TX e 1000Base-T fino a 250 MHz (TIA/EIA568B)
• Cat.6A: Classe Ea secondo ISO/IEC 11801 — supporta 10Base-T, 100Base-TX, 1000Base-T e 10GBase-T fino a 500 MHz (TIA/EIA568B)

Protezione ambientale

• Sigillatura: IP68 (spina e ricettacolo accoppiati o cappuccio e ricettacolo)
• Resistenza alla nebbia salina: 48 h per scocca in alluminio con nichelatura o zincatura nera cobalto; >500 h per scocca in alluminio con cadmio oliva; 500 h con scocca in bronzo marino
• Ritardante di fiamma / Bassa emissione di fumo: UL94 V0 e NF F 16-101 & 16-102
• Vibrazioni: 10–500 Hz, 10 g, 3 assi — nessuna discontinuità >10 ns
• Versioni composte testate secondo NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Urti: IK06 — prova equivalente: caduta di massa da 250 g da 40 cm su coppia accoppiata
• Umidità: 21 giorni a 43°C, 98% di umidità
• Intervallo di temperatura operativa: -40°C a +85°C

Caratteristiche / specifiche tecniche

• Serie: RJF TV
• Grado di sigillatura: IP68 (accoppiato)
• Accoppiamento: filettatura Tri-Start (MIL-DTL-38999 Serie III) con dispositivo anti-scollegamento
• Taglia scocca: 19 (accoppiamento Tri-Start)
• Materiale: scocche metalliche robuste (diverse finiture disponibili)
• Ritenzione assiale del cordone RJ45: 100 N
• Durata di accoppiamento: ≥500 cicli
• Compatibilità diametro cavo: 6 mm a 13 mm
• Gradi dati supportati: Cat5e (fino a 100 MHz), Cat6 (fino a 250 MHz), Cat6A (fino a 500 MHz, incluso 10GBase-T)
• Protezione EMI: inserto metallizzato per continuità di schermatura; kit spina con schermatura 360° rinforzata disponibili
• Nebbia salina: livelli dipendenti dalla finitura (48 h / >500 h / 500 h a seconda di scocca/finizione)
• Fuoco/Fumo: UL94 V0, NF F16-101 & 16-102
• Specifiche vibrazione: 10–500 Hz, 10 g, 3 assi
• Specifiche urto: IK06; test composto secondo NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Test umidità: 21 giorni a 43°C, 98% HR
• Intervallo di temperatura: -40°C a +85°C
