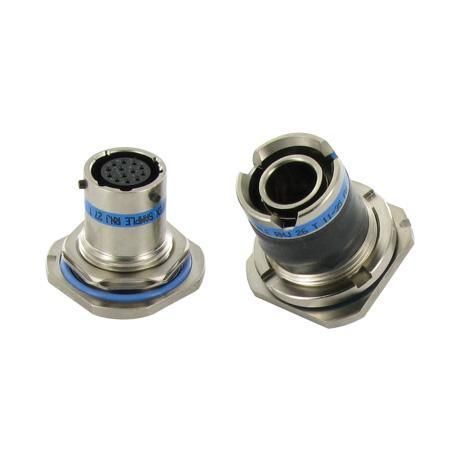

Connettore ottico RNJ - HE308

di datidi alimentazione elettricabiassiale

Panoramica
Il connettore rack e pannello RNJ HE308, derivato dalla famiglia HE308 / D38999 Serie I, è progettato per applicazioni in ambienti gravosi che richiedono accoppiamenti ciechi ripetibili tra un rack e un pannello. Presenta un design scoop-proof, schermatura EMI con messa a terra delle scocche prima dell'accoppiamento dei contatti e più dispositivi di tenuta per elevata resistenza all'umidità.

Caratteristiche principali

• Derivato da HE308 / D38999 Serie I
• Otto dimensioni di scocca (11 a 25)
• Capacità di riallineamento e flottabilità su tre assi per applicazioni blind-mate
• Design 100% scoop-proof per protezione dei pin
• Varie opzioni di materiali e placcature; versioni conformi RoHS e REACH disponibili

Applicazioni

• Comunicazioni da campo e sistemi C5ISR
• Veicoli terrestri corazzati e tattici
• Avionica militare e commerciale
• Equipaggiamenti missilistici e spaziali
• Rack industriali rinforzati

Vantaggi del prodotto

• Diversi stili di ricevitore e spina (flangia quadrata, dado, flangia doppia/stand-off, flangia ridotta, coperchi posteriori integrati)
• Permette la connessione tra rack e pannello senza accoppiamento/disaccoppiamento manuale dei connettori
• Utilizza gli stessi contatti e inserti delle serie D38999 I & III per uniformità logistica
• Compatibilità con molti coperchi posteriori M85049 progettati per connettori D38999

Materiali e placcature

• Scocche in alluminio: Olive Drab Cadmium, Black Zinc Nickel, nichelatura e altre finiture
• Opzioni in acciaio inox: passivate (303 o 316L ove specificato)
• Configurazioni conformi RoHS / REACH disponibili

Tipi di contatti e terminazioni

• Oltre 80 disposizioni di contatti disponibili
• Dimensioni contatto: da 23 HD fino a 4/0
• Supporta segnali, potenza, alta velocità (coassiale, twinax, quadrax, Octomax) e terminazioni ottiche
• Terminazioni: crimp e PC-tail (versioni placcate oro e stagnate)

Caratteristiche ambientali

• 500 cicli di accoppiamento
• Intervallo di temperatura: -65°C a +175°C (come specificato)
• Resistenza alla nebbia salina: da 48 a 500 ore a seconda di materiale e placcatura
• Protezione ingressi: IPX7 quando accoppiato e completamente cablato

Caratteristiche elettriche

• Resistenza di isolamento (ambiente): 105 MΩ
• Corrente nominale dei contatti: da 3 A a 500 A a seconda di dimensione/tipo di contatto

Norme e compatibilità
Il connettore RNJ HE308 è qualificato HE308 e deriva da D38999 Serie I. Accetta inserti D38999 Serie I e III ed è compatibile con contatti e inserti della famiglia D38999. Il supporto per terminazioni ottiche è conforme alle norme di interfaccia ottica applicabili alle famiglie di connettori simili.

Descrizione aggiuntiva
La famiglia RNJ offre capacità di accoppiamento cieco guidato con tolleranze di riallineamento su tre assi per compensare disallineamenti assiali, angolari e longitudinali durante l'accoppiamento cieco. Una vasta scelta di stili di scocca e finiture permette l'adattamento a numerose vincoli meccanici e ambientali.

Specifiche tecniche

• Serie / Famiglia: RNJ (HE308 Rack & Panel Blind Mate)
• Dimensioni scocca: 11 a 25 (8 dimensioni)
• Disposizioni contatti: fino a 128 contatti (compatibilità D38999)
• Tipi di contatti: segnale, potenza, alta velocità, terminazioni ottiche
• Terminazioni: crimp, PC-tail (oro & stagnato)
• Cicli di accoppiamento: 500
• Intervallo temperatura: -65°C a +175°C
• Protezione ingressi: IPX7 quando accoppiato e completamente cablato
• Resistenza di isolamento: 105 MΩ (ambiente)
• Corrente nominale: 3 A a 500 A (a seconda di dimensione/tipo di contatto)
• Materiali & placcature: alluminio (varie placcature incl. Olive Drab Cadmium, Black Zinc Nickel, Nichel), acciaio inox (passivato)
• Norme: derivato da D38999 Serie I, qualificato HE308; accetta inserti D38999 Serie I & III
