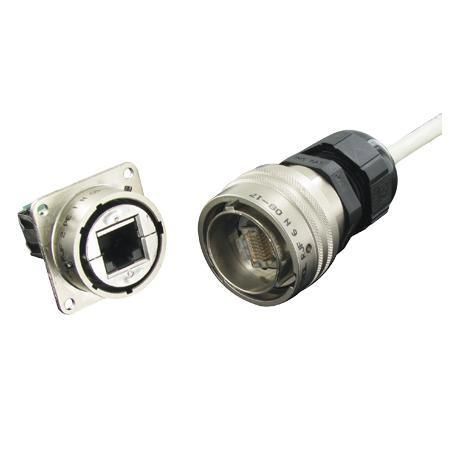

Connettore di dati RJF

RJ45a baionettametallizzato

Panoramica
La serie RJF è una gamma di connettori RJ45 Ethernet rinforzati, progettati per garantire connettività Ethernet affidabile in ambienti gravosi. Disponibile nelle varianti Cat5e, Cat6 e Cat6A, è dotata di involucro metallico, sistema di tenuta integrato e accoppiamento a baionetta con segnale di accoppiamento acustico e visivo. Compatibile con cordoni RJ45 standard e supporta Power over Ethernet (PoE).

Caratteristiche principali

• Conforme a IEC 60603-7 variante 11
• Accoppiamento a baionetta (segnale acustico e visivo)
• Scocche metalliche basate su MIL-DTL-26482 H — dimensione scocca 18
• Forza di ritenzione del cordone RJ45: 100 N assiale

Applicazioni

• Oil & Gas
• Macchine speciali
• Controllo dei processi industriali
• Reti dati esterne
• VoIP, IPTV
• Robotica

Trasmissione dati

• Cat.5e: Classe D secondo ISO/IEC 11801 — supporta 10Base-T, 100Base-TX, 1000Base-T fino a 100 MHz (TIA/EIA-568-B)
• Cat.6: Classe E secondo ISO/IEC 11801 — supporta 10Base-T, 100Base-TX, 1000Base-T fino a 250 MHz (TIA/EIA-568-B)
• Cat.6A: Classe Ea secondo ISO/IEC 11801 — supporta 10Base-T, 100Base-TX, 1000Base-T e 10GBase-T fino a 500 MHz (TIA/EIA-568-B)

Prestazioni

• Cicli di accoppiamento: minimo 500 cicli
• Sigillato contro liquidi e polvere: IP68 (accoppiato)
• Resistente a urti, vibrazioni e trazione
• Nessuna operazione di cablaggio in campo o utensili richiesti per l'assemblaggio
• Codifica meccanica / polarizzazione: 4 posizioni
• Compatibile con diametri cavo da 6 mm a 13 mm

Protezione ambientale e qualifiche

• Protezione ingressi: IP68
• Resistenza alla nebbia salina: 48 h (nichelatura); >96 h (rivestimento nero); <500 h (cadmio oliva)
• Ritardante di fiamma / Bassa emissione di fumo: UL94 V0 e NF F 16-101 & 16-102
• Vibrazioni: 10–500 Hz, 10 g, 3 assi — nessuna discontinuità > 10 ns
• Urti: IK06 — sopporta caduta di 250 g da 40 cm su connettori accoppiati
• Umidità: 21 giorni a 43 °C, 98% UR
• Intervallo di temperatura: -40 °C a +85 °C

Compatibilità ed elettrico
La serie RJF è completamente compatibile con connettori/cordoni RJ45 standard ed è progettata per mantenere la continuità di schermatura per la protezione EMI. Supporta la trasmissione PoE e offre diverse opzioni di terminazione posteriore per l'integrazione di sistema.

Specifiche tecniche

• Serie / Modello: RJF
• Categorie Ethernet supportate: Cat5e, Cat6, Cat6A
• Norme: ISO/IEC 11801 classi D / E / Ea; IEC 60603-7 variante 11; riferimenti TIA/EIA-568-B
• Accoppiamento: baionetta con segnale acustico & visivo
• Scocca: Metallica (MIL-DTL-26482 H, dimensione 18)
• Forza di ritenzione: 100 N (assiale)
• Cicli di accoppiamento: ≥ 500
• Protezione ingressi: IP68 (accoppiato)
• Compatibilità diametro cavo: 6 mm a 13 mm
• Resistenza nebbia salina: 48 h (nichel) / >96 h (rivestimento nero) / <500 h (cadmio)
• Classificazione fuoco: UL94 V0; NF F 16-101 & 16-102
• Vibrazione: 10–500 Hz, 10 g, 3 assi; nessuna discontinuità > 10 ns
• Urto: IK06
• Umidità: 21 giorni a 43 °C, 98% UR
• Temperatura di esercizio: -40 °C a +85 °C
• Codifica meccanica: 4 posizioni
• Supporta PoE e continuità di schermatura EMI (concetto di inserto metallizzato)
