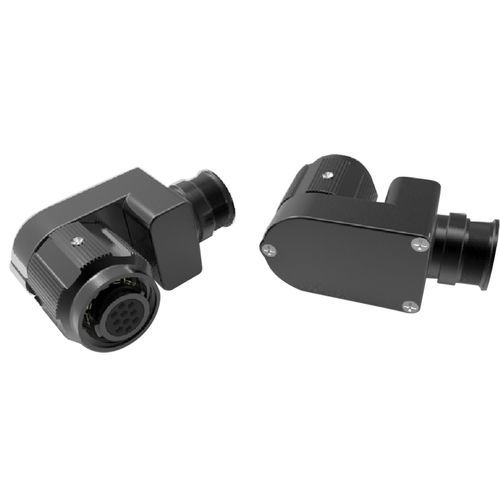

Connettore RF 2M Python

a gomitodi spessore ridottocircolare

Descrizione
I connettori micro‑miniatura Amphenol 2M Python sono la versione a spina angolata a basso profilo delle serie 2M801, 2M804 e 2M805. Presentano accoppiamento a filettatura o quick‑disconnect e backshell integrati (solo spina), garantendo efficace schermatura EMI e un ingombro ridotto sul pannello. Sono disponibili dodici configurazioni di contatti, da 3 a 130 contatti. Terminazioni standard: crimpare o coppa saldante (contatto taglia 23). Materiali: alluminio (olive drab cadmium, black zinc nickel, nickel, rivestimento Durmalon) e acciaio inossidabile (passivato, nichelato).

Caratteristiche principali

• Connettore circolare micro‑miniatura
• Accoppiamento filettato o quick‑disconnect
• Backshell integrati (solo spina)
• Eccellente schermatura EMI
• Disponibile nelle disposizioni 2M801, 2M804 e 2M805
• Terminazioni crimpare o coppa saldante, contatto taglia 23

Applicazioni

• Comunicazioni in campo e sistemi C6ISR
• Veicoli terrestri
• Avionica militare e aeromobili civili
• Missili, UAV e piattaforme aeree
• Equipaggiamento indossabile per soldati

Vantaggi del prodotto

• Risparmio di spazio: guscio angolato a basso profilo riduce l'ingombro sul pannello
• Manutenzione facilitata: piastra posteriore rimovibile per l'estrazione dei contatti
• Scelte di cablaggio estese: multiple opzioni di ingresso cavo posteriori per ogni taglia

Materiali e rivestimenti

• Alluminio: Olive drab Cadmium, Black Zinc Nickel, Nickel, rivestimento Durmalon
• Acciaio inossidabile: Passivato, Nichelato

Tipi di contatti e terminazioni

• 12 configurazioni di contatti (3 a 130 contatti a seconda della disposizione)
• Contatto taglia 23
• Crimpare o coppa saldante

Caratteristiche ambientali

• Cicli di accoppiamento: 500 a 2.000
• Temperatura operativa: -65°C a 175°C
• Resistenza alla corrosione: 48 a 500 ore a seconda di materiale e rivestimento
• Protezione ingressi: IPX7 a connettore accoppiato e completamente cablato

Caratteristiche elettriche

• Conduttività guscio‑a‑guscio: 2,5 mΩ max
• Resistenza di isolamento (ambiente): 5·10³ MΩ
• Classe di corrente dei contatti: fino a 5 A

Specifiche tecniche

• Modello: 2M Python (spina angolata a basso profilo)
• Compatibilità serie: 2M801, 2M804, 2M805
• Configurazioni di contatti: 12 disponibili (3 a 130 contatti)
• Dimensione contatto e terminazioni: taglia 23; crimpare o coppa saldante
• Materiali: Alluminio (vari rivestimenti), Acciaio inossidabile (passivato, nichelato)
• Cicli di accoppiamento: 500–2.000
• Intervallo di temperatura: -65°C a 175°C
• Protezione ingressi: IPX7 a connettore accoppiato e completamente cablato
• Conduttività guscio‑a‑guscio: 2,5 mΩ max
• Resistenza di isolamento: 5·10³ MΩ
• Classe di corrente: fino a 5 A
