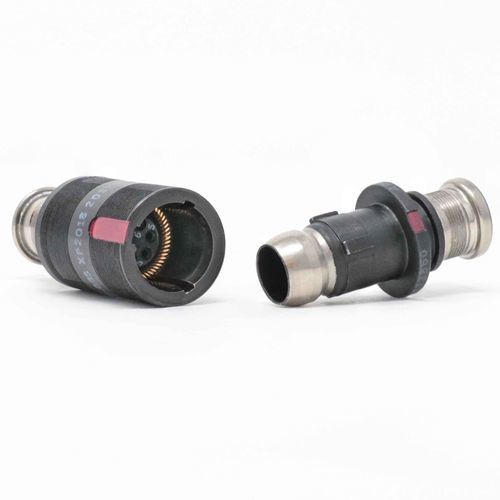

Connettore di dati 2M Warrior Grip

di alimentazione elettricacrimpabilead inserimento

Descrizione
La serie Warrior Grip di Amphenol è un connettore circolare micro-miniatura in stile Nett Warrior progettato per fornire ricarica rapida (10 A) direttamente all'utilizzatore, mantenendo peso contenuto e robustezza. Derivato dalla famiglia push-pull 2M804, offre una forza di accoppiamento/scoppiamento ottimizzata, scocche in alluminio con placcatura selettiva per maggiore conducibilità e compatibilità retroattiva con i contatti di taglia n.23. Il sistema di contatti a presa riduce l'aumento di temperatura di circa il 26% rispetto alle soluzioni concorrenti e soddisfa i limiti di esposizione termica MIL-STD-1472.

Caratteristiche principali

• Connettore circolare micro-miniatura, accoppiamento push-pull
• Intercompatibile con i connettori push-pull Nett Warrior esistenti
• Derivato da 2M804 con capacità di ricarica rapida 10 A
• Forza di disaccoppiamento unica: 13 ± 3 lbs
• Scocche in alluminio con placcatura selettiva (nichel e zincanickel nero)
• Eccellente schermatura EMI integrata
• Disponibile in 2 disposizioni di contatto
• Terminazioni: crimp, coppa saldante o coda PCB (taglia 23)
• Grado di protezione: IPX7 quando accoppiato e completamente cablato

Applicazioni

• Comunicazioni in teatro operativo e sistemi C6ISR
• Veicoli terrestri ed elettronica embarcata
• Apparecchiature indossate dal soldato per alimentazione e comunicazioni

Informazioni tecniche
Vantaggi del prodotto

• Fornisce ricarica rapida 10 A direttamente all'utilizzatore
• Minore incremento termico (~26% di miglioramento) per maggiore affidabilità sotto carico
• Placcatura selettiva delle scocche che migliora conducibilità e resistenza alla corrosione
• Disconnessione più rapida e semplice rispetto al 2M804
• Molteplici opzioni di montaggio e terminazione per flessibilità di progetto

Materiali e placcature

• Scocche in alluminio con placcatura selettiva nichel e zincanickel nero

Tipi di contatti e terminazioni

• 2 disposizioni di contatto disponibili
• Dimensione del contatto: n.23
• Terminazioni: crimp, coppa saldante, coda PCB

Caratteristiche ambientali

• Durata: fino a 1.000 cicli di accoppiamento
• Temperatura di funzionamento: -65°C a 175°C (conforme MIL-STD-1472)
• Grado di tenuta: IPX7 quando accoppiato e completamente cablato

Caratteristiche elettriche

• Corrente nominale dei contatti: fino a 10 A (capacità ricarica rapida)

Specifiche tecniche

• Serie / Nome: 2M Warrior Grip
• Tipo di connettore: circolare micro-miniatura, accoppiamento push-pull
• Disposizioni dei contatti: 2 disponibili
• Dimensione contatto: n.23
• Corrente nominale: fino a 10 A
• Opzioni di terminazione: crimp, coppa saldante, coda PCB
• Forza di disaccoppiamento: 13 ± 3 lbs
• Schermatura EMI: integrata
• Durata: fino a 1.000 cicli di accoppiamento
• Intervallo di temperatura: -65°C a 175°C (conforme MIL-STD-1472)
• Protezione ingressi: IPX7 quando accoppiato e completamente cablato
• Materiali: scocche in alluminio con placcatura selettiva nichel e zincanickel nero
• Prestazioni termiche: ~26% di miglioramento nell'aumento di temperatura vs concorrenti
