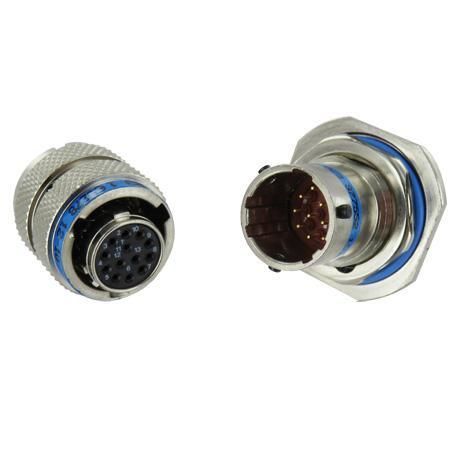

Connettore RF SJT

di datidi alimentazione elettricacircolare

Panoramica
La famiglia di connettori SJT di Amphenol Socapex è derivata dalle MIL-DTL-38999 Series I & II (Series 1.5). Si tratta di connettori circolari con accoppiamento bayonet inverso e innesto rapido in 1/4 di giro, progettati per applicazioni militari e aerospaziali in ambienti gravosi. Disponibili diversi tipi di guscio e stili di innesto, con opzioni conformi a RoHS e REACH.

Caratteristiche principali

• Derivato da MIL-DTL-38999 Series I & II (Series 1.5)
• Accoppiamento bayonet inverso con innesto rapido 1/4 di giro
• Oltre 60 disposizioni di contatti standard (da 1 a 128 contatti)
• Design rinforzato con alta resistenza a urti e vibrazioni
• Materiali e rivestimenti multipli; finiture conformi a RoHS & REACH disponibili

Applicazioni

• Veicoli militari
• Comunicazioni in campo (C5ISR)
• Avionica militare e aerospaziale

Vantaggi del prodotto

• Design 100% scoop-proof; lunghezze compatibili con MIL-DTL-38999 Series I
• Dimensioni di montaggio standard (MIL-DTL-38999, Series II)
• Stili di innesto: flangia quadrata, dado di bloccaggio, in linea
• Innesto rapido: completamente accoppiato con 1/4 di giro del dado di accoppiamento
• Conformità alle specifiche europee PAN6433-2 e LN29729

Materiali e rivestimenti

• Opzioni in alluminio: cadmio olive drab, nichel, nero zinco-nichel
• Finiture conformi a RoHS disponibili

Tipi di contatti e terminazioni

• Oltre 60 disposizioni di contatti
• Taglie dei contatti da 22D a 12
• Supporta contatti power, signal, coax e high-speed (#12)
• Tipi di terminazione: crimp e pin per PCB

Caratteristiche ambientali

• Cicli di accoppiamento: 500
• Temperatura operativa: -65°C a 175°C (fino a 200°C a seconda di materiale/rivestimento)
• Resistenza alla corrosione (alluminio): 48 a 500 ore a seconda del rivestimento
• Protezione ingressi: IPX7 quando accoppiato e cablato

Caratteristiche elettriche

• Conduttività guscio-a-guscio: ≤5 mΩ
• Prestazioni RF: 100 MHz a 10 GHz, attenuazione minima 50 dB
• Corrente nominale per contatto: 5 A a 23 A a seconda della taglia

Specifiche tecniche

• Famiglia modello: SJT (derivato 38999 Series)
• Accoppiamento: bayonet inverso, innesto rapido 1/4 di giro
• Disposizioni di contatti: >60 disposizioni standard (1 a 128 contatti)
• Taglie contatti: 22D a 12
• Tipi di contatti: power, signal, coax, high-speed
• Terminazioni: crimp, pin PCB
• Durata accoppiamento: 500 cicli
• Intervallo di temperatura: -65°C a 175°C (fino a 200°C a seconda di materiale/rivestimento)
• Protezione ingressi: IPX7 accoppiato e cablato
• Conduttività guscio: ≤5 mΩ
• RF: 100 MHz–10 GHz, attenuazione min. 50 dB
• Corrente: 5 A–23 A (a seconda della taglia del contatto)
