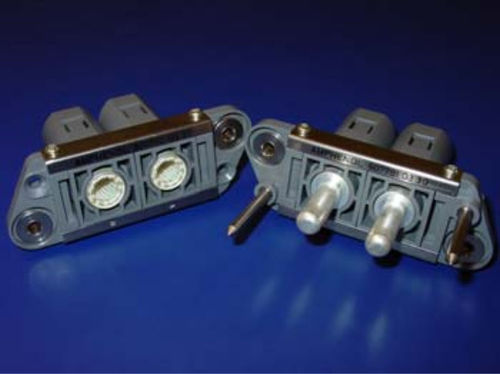

Connettore di alimentazione elettrica RFM

femminacrimpabilemaschio

Panoramica del prodotto
La serie RFM Power di Amphenol Socapex comprende connettori di alimentazione rack e pannello blind-mate con fissaggio flottante, progettati per connessioni cieche in ambienti gravosi. Pensata per applicazioni di potenza, la serie supporta configurazioni modulari e contatti ad alta corrente (60 A e 200 A) con opzioni socket RADSOK(R) per migliorare la capacità di corrente. I connettori sono qualificati NF F 61-032 e conformi ai requisiti di sicurezza antincendio EN 45545-2 HL3.

Caratteristiche principali

• Design blind-mate con fissaggio flottante per tolleranza di allineamento.
• Basse forze di inserimento per un rapido accoppiamento in rack.
• Elevata resistenza ai cicli di accoppiamento/disaccoppiamento (500 cicli).
• Contatti di potenza: contatti maschio e femmina montabili su entrambi i lati.
• Contacti socket 200 A dotati di tecnologia RADSOK(R) per maggiore densità di corrente.
• Concetto modulare: 2 moduli con un contatto crimp e moduli monolitici a 6 cavità per contatti crimp rimovibili.
• Progettato per soddisfare i requisiti NF F61-032 (vibrazioni, nebbia salina, temperatura) e il comportamento al fuoco EN 45545-2.

Applicazioni

• Apparecchiatura ferroviaria: rack batterie e rack di alimentazione per materiale rotabile.
• Rack batterie per accumulo energetico industriale.
• Rack di distribuzione di potenza per stazioni base e telecomunicazioni.

Specifiche tecniche

• Qualifica: NF F 61-032
• Cicli di accoppiamento: 500
• Tolleranza di disallineamento attorno a ogni vite di fissaggio: ±1,25 mm
• Tipo di contatto: contatti crimp 60 A o 200 A
• Intervallo di temperatura: -55°C a +125°C
• Comportamento al fuoco: EN 45545-2 HL3 (R22) & I3-F1 NF F16-102
• Nebbia salina: 96 ore (secondo NFC 20711)
• Resistenza chimica: HCl 1N 5 min; NaOH 1N 5 min
