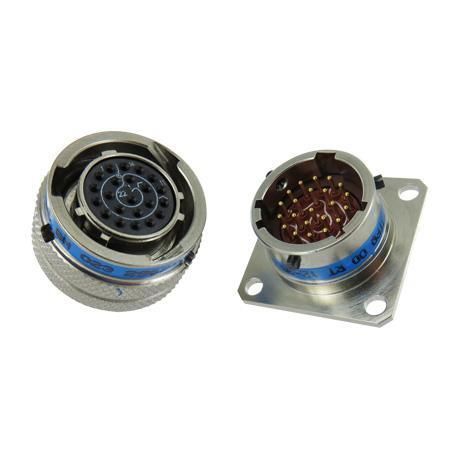

Connettore di dati JT - 38999

ibridodi alimentazione elettricaRF

Panoramica
I connettori JT - 38999 Series II sono qualificati MIL-DTL-38999 Series II. Si tratta di connettori circolari a basso profilo con accoppiamento a baionetta progettati per applicazioni militari e aerospaziali. Offrono riduzione di peso e ingombro e una vasta gamma di configurazioni di contatti per installazioni sensibili a spazio e peso.

Caratteristiche principali

• Design a basso profilo per risparmio di spazio e peso
• 9 taglie di involucro (08 a 24)
• Oltre 50–60 configurazioni di contatti disponibili
• Diversi materiali e placcature, incluse versioni conformi a RoHS e REACH

Applicazioni

• Avionica militare
• Avionica commerciale
• Veicoli militari
• C5ISR e comunicazioni in teatro operativo

Vantaggi del prodotto

• Più stili di ricevitore: flangia quadrata, jam nut, in-linea
• Accoppiamento baionetta rapido: completo in 1/4 di giro dell'innesto

Materiali e finiture

• Involucri in alluminio con opzioni di finitura: cadmio olive drab, nichel chimico, zinco-nichel nero
• Varianti in composito disponibili; finiture conformi a RoHS & REACH

Tipi di contatti e terminazioni

• Oltre 50 configurazioni di contatti (fino a 60+ citate)
• Dimensioni contatti da 22D a 12 (esempi: 12, 16, 20, 22D)
• Opzioni per contatti segnale e potenza
• Terminazioni: crimp o PCB (PC tail)

Caratteristiche ambientali

• Valutati per 500 cicli di accoppiamento
• Intervallo di temperatura operativa: -65°C a 175°C o 200°C a seconda di materiale e finitura
• Resistenza alla corrosione/nebbia salina: 48 a 500 ore a seconda di materiale/finizione

Caratteristiche elettriche

• Resistenza d'isolamento a temperatura ambiente: 10^5 MΩ (come referenziato)

Dettagli aggiuntivi
La serie JT è disponibile con involucri metallici e compositi per massimizzare il risparmio di peso e spazio. Mastici di messa a terra opzionali sulla scocca del connettore forniscono protezione EMI/RFI. I giunti interfaccia migliorati assicurano tenuta attorno a ciascun contatto. La serie supporta un'ampia personalizzazione per soddisfare requisiti applicativi specifici.

Caratteristiche / specifiche tecniche

• Standard: qualificazione MIL-DTL-38999 Series II
• Denominazione serie/modello: JT - 38999 Series II
• Taglie involucro: 08 a 24 (9 taglie)
• Configurazioni contatti: oltre 50 (fino a 60+ citate)
• Dimensioni contatti: range 22D a 12 (esempi: 12, 16, 20, 22D)
• Tipi di terminazione: crimp, PCB (PC tail)
• Materiali: involucri in alluminio; varianti composite disponibili
• Placcature: cadmio olive drab, nichel chimico, zinco-nichel nero; opzioni RoHS & REACH
• Accoppiamento: baionetta (basso profilo), accoppiamento rapido (1/4 di giro)
• Stili ricevitore: flangia quadrata, jam nut, in-linea
• Cicli di accoppiamento: 500
• Temperatura nominale: -65°C a 175°C o 200°C (a seconda di materiale/finizione)
• Resistenza alla corrosione (ore): 48 a 500 (a seconda di materiale/finizione)
• Opzioni: dita di messa a terra EMI sui plug, tenuta interfaccia migliorata
