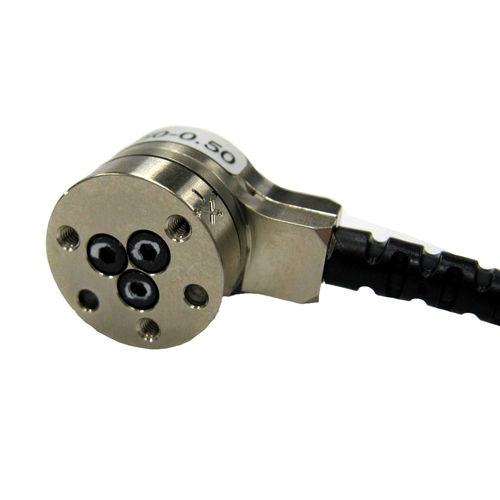

Sensore di forza e di coppia Nano17
Aggiungi ai preferiti
Confronta con altri prodotti
Descrizione
Panoramica del prodotto
Informazioni aggiuntive sul prodotto
Specifiche tecniche
- Rilevamento forza/coppia 6 assi – Misura forze e coppie Fx, Fy, Fz, Tx, Ty, Tz fino a 50 N e 0,5 Nm per operazioni di manipolazione sensibili e applicazioni tattili.
- Fattore di forma compatto – Il più piccolo sensore commerciale a 6 assi con elettronica esterna, adatto a carichi da bassi a medi e spazi di installazione ridotti.
- Uscita analogica (+/-10V) – Fornisce feedback forza/coppia in tempo reale compatibile con PLC, controller e sistemi di acquisizione dati.
- Elevata resistenza meccanica – Corpo in acciaio inox tagliato EDM; valori massimi di sovraccarico monoasse compresi tra 3,1× e 13,8× la capacità nominale.
- Alto rapporto segnale/rumore – Estensimetri in silicio generano un segnale ~75× più forte rispetto alle estensimetri convenzionali; amplificato per minimizzare il rumore.
- Protezione ingressi – IP20 standard; varianti selezionate disponibili con grado IP65 o IP68 a seconda della configurazione e dell'uscita cavo.
Informazioni aggiuntive sul prodotto
- Modello mostrato: Nano17-E-1.8-IFPS
- Numero di parte mostrato: Nano17-E-1.8-IFPS
- Varianti disponibili: Nano17-E-1.8-IFPS, Nano17-E-5-IFPS, 9105-TW-NANO17-E-1.8, 9105-TW-NANO17-E-5 e più opzioni di comunicazione/interfaccia (Analog mV/V, EtherCAT/RS485, Ethernet/RS422, EtherNet/IP & CAN, PROFINET) con diverse uscite cavo e gradi IP.
Specifiche tecniche
- Intervallo di misura: 50 N / 0,5 Nm
- Intervallo di sensori: Forza X/Y ±50 N; Coppia X/Y ±0,5 Nm; Forza Z ±70 N; Coppia Z ±0,5 Nm
- Risoluzione: Forza X/Y 0,0125 N; Coppia X/Y 0,06 Nm; Forza Z 0,0125 N; Coppia Z 0,0625 Nm
- Sovraccarico monoasse: Forza X/Y ±250 N; Forza Z ±480 N; Coppia X/Y ±1,6 Nm; Coppia Z ±1,8 Nm
- Rigidità: Forza X/Y 8,2×10^6 N/m; Forza Z 1,1×10^7 N/m; Coppia X/Y 2,4×10^2 Nm/rad; Coppia Z 3,8×10^2 Nm/rad
- Frequenza di risonanza: Fx/Fy/Tz 7200 Hz; Fz/Tx/Ty 7200 Hz
- Altezza: 14,5 mm; Diametro: 17 mm; Peso: 0,00907 kg
- Indice di protezione: IP20 (varianti IP65/IP68 disponibili)
- Comunicazione (esempio): Analogico (+/-10V); altre interfacce disponibili
- Accuratezza (scala piena): 0,75–1,25% (dipende dall'asse)
- Latenza: <1 ms; Frequenza di campionamento: 40 kHz (totale; per asse dipende dal DAQ)
- Connettore (esempio): Amphenol rotondo 12 poli (dipende dalla variante)
