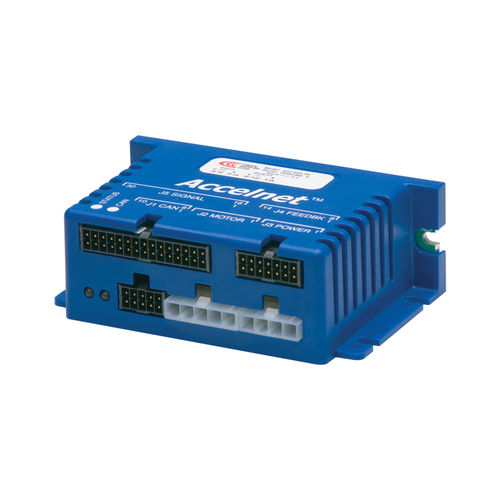

Servo-variatore DC Accelnet ACJ series

digitaleRS-232CANopen

Accelnet Micro Panel è un servoazionamento compatto, alimentato in corrente continua, per il controllo di posizione, velocità e coppia dei motori brushless in corrente alternata e a spazzole in corrente continua. Può operare su una rete di controllo distribuita, come azionamento di indicizzazione stand-alone o con controllori di movimento esterni. La retroazione standard è un encoder digitale quadruplo A/B e sono disponibili due versioni per supportare resolver brushless (-R) o encoder analogici sin/cos (-S). Specifiche CORRENTE CONTINUA 3A CORRENTE DI PACE 9A TENSIONE DI ALIMENTAZIONE 20-55 VDC DIMENSIONI 97 x 64 x 33 mm INGRESSI DIGITALI 9 USCITE DIGITALI 4 FEEDBACK Incrementale, Digital Halls, Aux encoder/ encoder out INTERFACCIA DI COMANDO Passo/Direzione, analogico, PWM AMBIENTE Commerciale Versioni di feedback - Sin/Cos analogico - Quad A/B digitale Modalità di controllo - Indicizzatore, punto a punto, PVT - Camma, ingranaggi, posizione, velocità, coppia Interfaccia di comando - CANopen - ASCII e I/O discreti - Comandi passo-passo - Comando di posizione/velocità/coppia ±10V - Comando posizione PWM*/velocità/coppia - Encoder master (Ingranaggio/codifica) Comunicazioni - CANopen - RS-232 Feedback - Encoder digitale Quad A/B - Uscita encoder secondario / encoder emulati - Risolutore brushless (versioni -R) - Encoder analogico sin/cos (versioni -S) - Sale Digitali I/O - Digitale - 9 ingressi, 4 uscite Dimensioni: mm [in] - 97 x 64 x 33 [3,8 x 2,5 x 1,3] La modalità di indicizzazione consente un funzionamento semplificato con i PLC che utilizzano le uscite per selezionare e lanciare gli indici e gli ingressi per leggere lo stato dell'azionamento. Inoltre, un PLC può inviare dati ASCII che possono modificare i profili di movimento in modo che un indice possa eseguire vari movimenti al variare dei requisiti della macchina.
