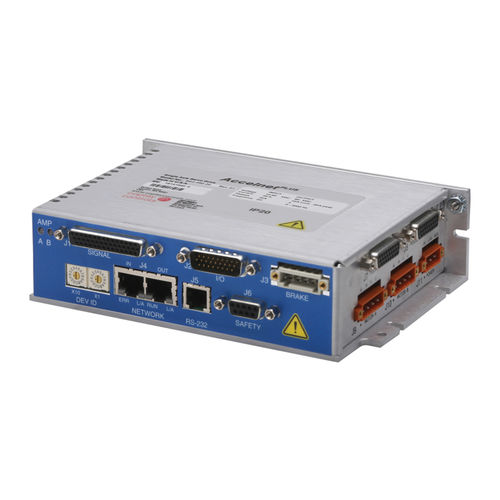

Servo-variatore DC Accelnet BP2 series

digitale2 assiRS-232

Il BP2 è un azionamento ad alte prestazioni, alimentato a corrente continua, per il controllo di posizione, velocità e coppia dei motori brushless e a spazzole tramite CANopen. La messa in servizio dell'azionamento è semplice e veloce utilizzando il software CME 2™ operante in ambiente Windows® e comunicando con il BP2 tramite RS-232. Il BP2 funziona come nodo CANopen DS-402. Le modalità supportate includono: Profilo Posizione-Velocità-Torque, Modalità di posizione interpolata (PVT) e Homing. È supportato il feedback sia dagli encoder incrementali che assoluti. Una porta encoder multi-mode funziona come ingresso o uscita a seconda della configurazione di base dell'azionamento. Come ingresso prende il feedback da un encoder secondario per creare un sistema di controllo di posizione a doppio anello o come encoder master per pilotare una tavola a camme. Come uscita, bufferizza i segnali dell'encoder digitale dell'encoder digitale del motore ed elimina i cavi divisi che sarebbero necessari per inviare i segnali sia all'azionamento che al sistema di controllo. Specifiche CORRENTE CONTINUA 3A CORRENTE DI PACE 6A TENSIONE DI ALIMENTAZIONE 14-90 VDC DIMENSIONI 172.1 x 119,3 x 44,1 mm INGRESSI DIGITALI 18 USCITE DIGITALI 7 FEEDBACK BiSS, SSI, Absolute A, Endat, Panasonic, Tamagawa, Sanyo Denki, Analog Sin/Cos, Incremental, Digital Halls, Aux encoder/ encoder out INTERFACCIA DI COMANDO Passo/Direzione, analogico, PWM AMBIENTE Commerciale MODALITÀ DI CONTROLLO - Profilo Posizione-Velocità-Torcia, Posizione interpolata, Homing - Camme, Ingranaggi - Indexer INTERFACCIA DI COMANDO - CANopen - ASCII e I/O discreti - Comandi passo-passo - ±10V posizione/velocità/coppia - Comando velocità/coppia PWM - Encoder master (Ingranaggio/codifica) COMUNICAZIONI - CANopen DS-402 - RS-232 FEEDBACK Encoder incrementali - Quad digitale A/B
