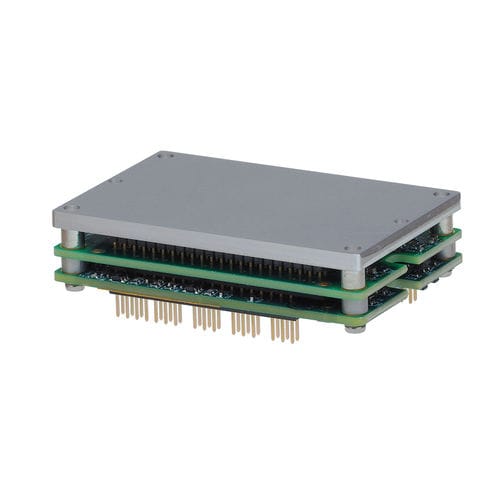

Con un ingombro compatto e un set completo di funzioni che include STO e doppia interfaccia encoder assoluto, l'AEV racchiude un potente punzone in un piccolo pacchetto. Offre fino a 50 A di picco a 90 Vdc e 20 A di picco a 180 Vdc. La nuova opzione "EZ Board" (AEZ) fornisce la connettività per il montaggio direttamente sulle superfici dell'apparecchiatura, rendendola così perfetta per l'integrazione OEM.
AEV stabilisce nuovi livelli di prestazioni, connettività e flessibilità. Il protocollo applicativo CANopen su comunicazione EtherCAT (CoE) fornisce un bus industriale ampiamente utilizzato ed economico. È supportata un'ampia gamma di encoder assoluti. Safe Torque Off (STO) elimina i contattori e i cablaggi esterni, riducendo i costi e la complessità del sistema. Per applicazioni critiche dal punto di vista della sicurezza, è possibile utilizzare ingressi di disattivazione STO ridondanti.
Specifiche
CORRENTE CONTINUA
7A
CORRENTE DI PACE
14
TENSIONE DI ALIMENTAZIONE
12-90 VDC
DIMENSIONI
64 x 41 x 16,5
INGRESSI DIGITALI
7
USCITE DIGITALI
6
FEEDBACK
Sin/Cos analogico, Incrementale, Digital Halls, Aux encoder / encoder out, Sanyo Denki, Tamagawa, Panasonic, Endat, Assoluto A, SSI, BiSS
INTERFACCIA DI COMANDO
Passo/Direzione, PWM, analogico
AMBIENTE
Industriale, Commerciale
Modalità di controllo
- Ciclico Sincrono Posizione-Velocità-Torque (CSP, CSV, CST)
- Coppia sincrona ciclica con angolo di commutazione (CSTCA)
- Profilo Posizione-Velocità-Torcia, Posizione interpolata (PT,PVT), Homing
- Indicizzatore, punto a punto, CPL
- Camme, Ingranaggi
- Posizione, velocità, coppia
Interfaccia di comando
- Protocollo applicativo CANopen su EtherCAT (CoE)
- ASCII, binario seriale e I/O discreto
- Comandi di posizione passo-passo o quadruplo A/B
- Comando PWM Velocity/Torque
- Encoder master (Ingranaggio/codifica)
Comunicazioni
- EtherCAT, Ethernet
- RS-232
---
