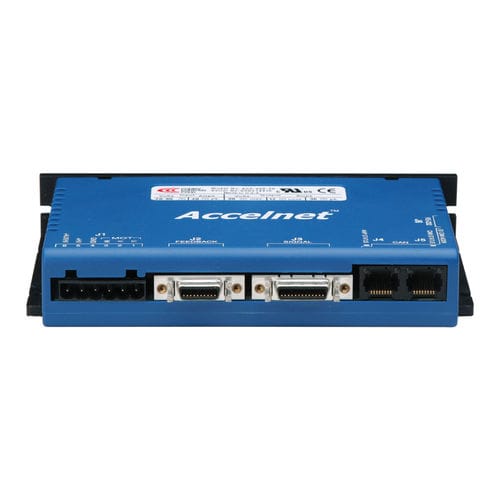

Servo-variatore DC Accelnet ADP series

digitaleRS-232CANopen

Il pannello ADP è un pacchetto alimentato in corrente continua che offre sia l'interfaccia di comando CANopen che quella analogica tradizionale. La retroazione incrementale dell'encoder è standard con resolver opzionale e interfacce per encoder analogici. Specifiche CORRENTE CONTINUA 6A CORRENTE DI PACE 18A TENSIONE DI ALIMENTAZIONE 20-55 VDC DIMENSIONI 168 x 99 x 31 mm INGRESSI DIGITALI 12 USCITE DIGITALI 3 FEEDBACK Incrementale, Digital Halls, Aux encoder/ encoder out INTERFACCIA DI COMANDO Passo/Direzione, analogico, PWM AMBIENTE Commerciale Set di funzioni avanzate - Encoder assoluti BiSS-C unidirezionali e SSI - Filtri a 32 bit in virgola mobile - Filtri multipli avanzati - Strumenti di analisi di frequenza Modalità di controllo - Indicizzatore veloce, punto a punto, PVT - Camma, Ingranaggio, Posizione, Velocità, Coppia Interfaccia di comando - Comandi passo-passo Singolo o differenziale selezionabile - CANopen - ASCII e I/O discreti - Comando di posizione/velocità/coppia ±10V - Comando PWM Posizione/Velocità/Torque - Encoder master (Ingranaggio/codifica) Comunicazioni - CANopen - RS232 Feedback - Encoder digitali Quad A/B - Encoder assoluti unidirezionali Biss-C - Encoder analogici Sin/Cos - Encoder secondario / uscita encoder emulato - Sale Digitali I/O - Digitale - 12 ingressi, 3 uscite Dimensioni: mm [in] - 168 x 99 x 31 [6,6 x 3,9 x 1,2] DESCRIZIONE Rev 02 dal numero di modello sull'etichetta indica Accelnet ADP con la serie di funzioni avanzate. ADP è un azionamento ad alte prestazioni, alimentato in corrente continua, per la posizione, la velocità (usando encoder, Halls, o BEMF), e il controllo di coppia dei motori brushless e a spazzola. Può funzionare come drive distribuito usando CANopen, o come drive stand-alone che accetta comandi analogici o digitali da un controller di movimento esterno.
