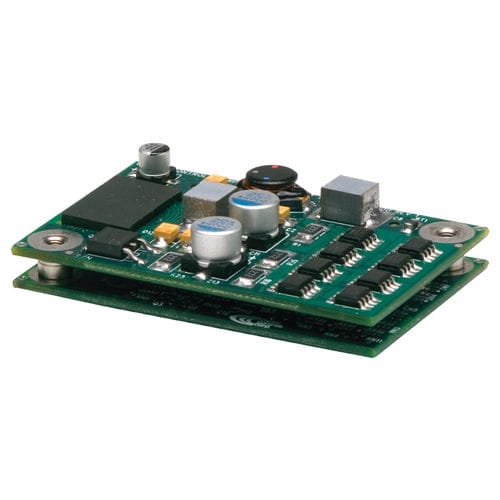

Servo-variatore DC Accelnet ACK series

digitaleCANopenRS-232

Accelnet Micro Module è un servoazionamento digitale che combina il collegamento in rete CANopen con il controllo digitale al 100% dei motori a spazzole o brushless in un pacchetto di montaggio su scheda PC. Le opzioni di potenza includono fino a 15 Adc continui e 30 Adc di picco da 14 a 90 Vdc. Usato come azionamento stand-alone, il modulo Micro Accelnet può funzionare usando comandi di posizione incrementale da controllori di motori passo-passo in formato Impulso/Direzione o CU/CD, così come comandi di quadratura A/B da un master-encoder. Il controllo di coppia o di velocità può essere da segnali digitali PWM, o analogici ±10V. Specifiche CORRENTE CONTINUA 3A CORRENTE DI PACE 6A TENSIONE DI ALIMENTAZIONE 14-55 VDC DIMENSIONI 63.5 x 40,6 x 21,1 mm INGRESSI DIGITALI 10 USCITE DIGITALI 3 FEEDBACK INTERFACCIA DI COMANDO Passo/Direzione, analogico, PWM AMBIENTE Commerciale Modalità di controllo - Indicizzatore, punto a punto, PVT - Camma, ingranaggi, posizione, velocità, coppia Interfaccia di comando - CANopen/DeviceNet - ASCII e I/O discreti - Comandi passo-passo - Comando di posizione/velocità/coppia ±10V - Comando velocità/coppia PWM - Encoder master (Ingranaggio/codifica) Comunicazioni - CANopen/DeviceNet - RS232 Feedback - Encoder digitale Quad A/B - Encoder secondario - Sale Digitali - Risolutore (opzione -R) I/O - Digitale - 10 ingressi, 3 uscite Dimensioni: mm [in] - 63,5 x 40,6 x 21,1 [2,50 x 1,60 x 0,83] DESCRIZIONE Accelnet Micro Module è un servodrive digitale che combina il collegamento in rete CANopen con il controllo digitale al 100% dei motori a spazzole o brushless in un pacchetto di montaggio su scheda PC con opzioni di potenza fino a 15 Adc continui e 30 Adc di picco da 14 a 90 Vdc. Accelnet Micro Module funziona come un dispositivo di controllo del movimento utilizzando il protocollo CiA 402 sotto il CANopen DS-301 V4.
