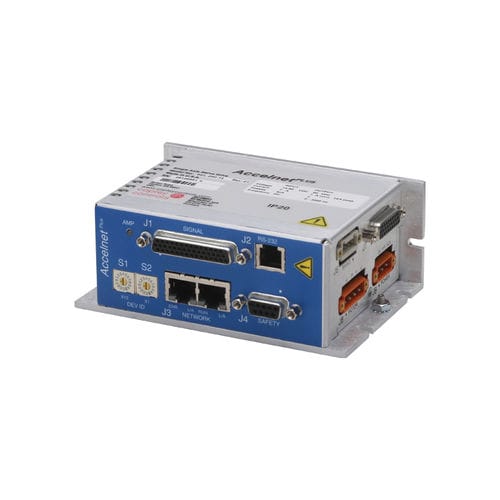

Servo-variatore DC Accelnet BPL series

digitaleRS-232CANopen

Il BPL è un azionamento ad alte prestazioni, alimentato in corrente continua, per il controllo di posizione, velocità e coppia dei motori brushless e a spazzole tramite CANopen. La messa in servizio dell'azionamento è semplice e veloce utilizzando il software CME 2™, operando in ambiente Windows®, e comunicando con il BPL tramite RS-232. Il BPL funziona come nodo CANopen DS-402. Le modalità supportate includono: Profilo Posizione-Velocità-Torque, Modalità di posizione interpolata (PVT) e Homing. È supportato il feedback sia dagli encoder incrementali che assoluti. Una porta encoder multi-mode funziona come ingresso o uscita a seconda della configurazione di base dell'azionamento. Specifiche CORRENTE CONTINUA 3A CORRENTE DI PACE 6A TENSIONE DI ALIMENTAZIONE 14-90 VDC DIMENSIONI 129 x 86,6 x 50,4 mm INGRESSI DIGITALI 11 USCITE DIGITALI 4 FEEDBACK BiSS, SSI, Absolute A, Endat, Panasonic, Tamagawa, Sanyo Denki, Analog Sin/Cos, Incremental, Digital Halls, Aux encoder/ encoder out INTERFACCIA DI COMANDO Passo/Direzione, analogico, PWM AMBIENTE Commerciale MODALITÀ DI CONTROLLO - Profilo Posizione-Velocità-Torcia, Posizione interpolata, Homing - Camme, Ingranaggi - Indexer INTERFACCIA DI COMANDO - CANopen - ASCII e I/O discreti - Comandi passo-passo - ±10V posizione/velocità/coppia - Comando velocità/coppia PWM - Encoder master (Ingranaggio/codifica) COMUNICAZIONI - CANopen - RS-232 FEEDBACK Encoder incrementali - Quad digitale A/B Sin/Cos analogico Panasonic Incrementale A Formato A - Encoder Aux. quad A/B encoder / encoder out Encoder assoluti - SSI, EnDat, Absolute A, Tamagawa & Panasonic Assoluto A Sanyo Denki Absolute A, BiSS (B & C) Risolutore (opzione -R) - Risolutore senza spazzole Altro - Sale Digitali I/O DIGITALE - 6 ingressi ad alta velocità - 1 Ingresso di sovratemperatura del motore - 4 ingressi optoisolati - 3 uscite optoisolate
