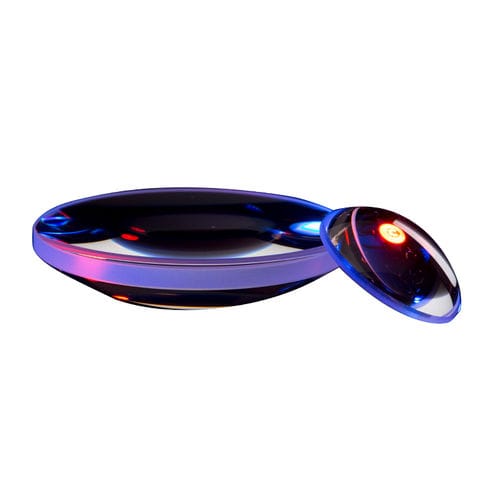

Lente ottico GCL-0101 series

piano-convessoin vetro BK7visibile

Le lenti piano-convesse sono utilizzate soprattutto per focalizzare raggi di luce paralleli in un punto. L'asimmetria di queste lenti tra la superficie anteriore e quella posteriore minimizza efficacemente l'aberrazione sferica, soprattutto nelle situazioni in cui l'oggetto e l'immagine non si trovano alla stessa distanza dalla lente. Il caso ottimale è quello in cui l'oggetto è posto all'infinito (considerato come un raggio parallelo che entra nella lente) e l'immagine si trova sul fuoco, che ha un rapporto coniugato infinito, cioè distanza dell'oggetto/distanza dell'immagine. La superficie curva dell'obiettivo deve essere rivolta verso la direzione dell'oggetto. - Lunghezza focale (f'): ±2%@587.6nm - Diametro (φ) Tolleranza: +0.0/-0.20 - Spessore centrale (Tc): ±0.1 - Centratura: 3' - Errore di forma: 1 ～ 5 frange - Irregolarità delle frange: 0.2 ～ 0,5 frange - Qualità della superficie: 60-40 graffiato - Rivestimento: GCL-0101xx: rivestimento MgF2 a 1/4 d'onda a 550nm per un angolo di incidenza di 0 GCL-0101xxA: Rivestimento VIS a strati multipli AR rave≤0,5%@450-800nm GCL-0101xxB: NIR Rivestimento AR a strati multipli, Rave≤0,5%@450-800nm rivestimento, Rave≤0,5%@800-1100nm - Apertura libera: 90% di diametro
