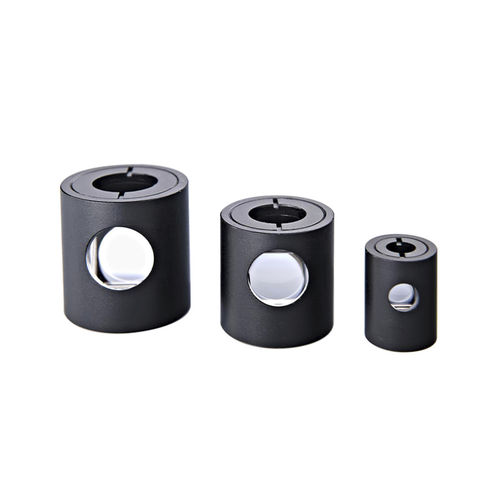

Prisma ad angolo retto GCL-0702 series

polarizzatoredi Glan-Taylorseparatore di fascio

Il prisma polarizzatore di Glan-Taylor è adatto a fasci laser con lunghezza d'onda compresa tra 350nm e 2,5μm. È composto da due prismi negativi di cristallo monoassiali con gli assi ottici paralleli tra loro. La struttura air-gap può sopportare potenze relativamente elevate. La luce trasmessa è il raggio elettronico straordinario (cioè la componente p), con un rapporto di estinzione superiore a 100.000:1, che lo rende adatto ad applicazioni che richiedono fasci polarizzati di alta qualità. La luce riflessa fuoriesce dalla porta laterale del prisma, che contiene tutti i raggi o ordinari e parte dei raggi e- straordinari. Due porte laterali sono state progettate per facilitare l'uso bidirezionale del prisma. Il prisma polarizzatore di Glan-Taylor è adatto solo per fasci collimati. Se la luce incidente è convergente o divergente, il fascio non subisce la riflessione interna totale o la luce riflessa non può uscire dalla finestra. Il prisma polarizzatore Glan-Taylor è montato in un alloggiamento anodizzato con un'apertura trasparente di 12,7 mm e un diametro esterno di 25,4 mm. Per il GCL-070223, un'estremità è dotata di filettatura SM1 (1.035'-40), che può essere adattata direttamente a un supporto polarizzatore rotante per una facile applicazione. Entrambi i lati delle superfici di trasmissione della luce sul telaio esterno sono contrassegnati con la direzione di polarizzazione della luce in uscita. Un prisma di Glan-Taylor è un prisma spaziato in aria, utilizzato come polarizzatore o divisore di fascio polarizzante. È uno dei tipi più comuni di prisma polarizzatore moderno. Poiché l'angolo di incidenza sulla fessura può essere ragionevolmente vicino all'angolo di Brewster, si riduce la riflessione indesiderata della luce p-polarizzata.
