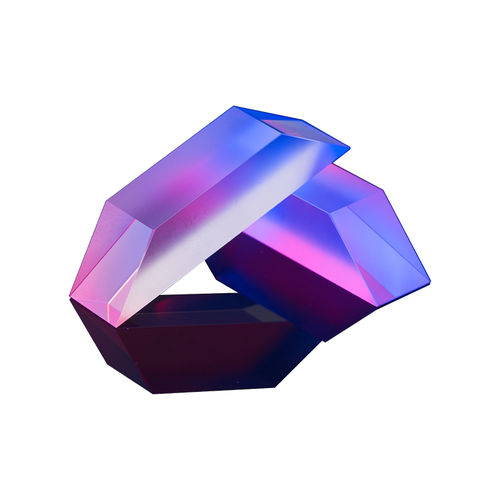

Prisma di Dove GCL-0306 series
in vetro BK7

prisma di Dove
prisma di Dove
prisma di Dove
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
di Dove
Materiale
in vetro BK7

Descrizione

Questo tipo di prisma è la metà di un comune prisma ad angolo retto con l'angolo retto troncato parallelamente alla faccia dell'ipotenusa, entra in una delle facce del pendio, subisce una riflessione interna totale (TIR) su quella faccia ed emerge dall'altra faccia del pendio parallelamente alla sua direzione incidente. A causa di una riflessione sulla faccia dell'ipotenusa, l'immagine è capovolta e invertita, ma non trasposta lateralmente. La luce emergente continua nella direzione incidente. La proprietà più interessante del prisma a colomba è che, se il prisma viene ruotato di un angolo attorno all'asse incidente, l'immagine ruota di due volte rispetto a quell'angolo. Questo lo rende un rotatore di raggi molto utilizzato negli strumenti ottici. Il prisma di Colomba deve essere utilizzato con luce parallela o con un fascio collimato. - Tolleranza sull'angolo: ±3' - Tolleranza di dimensione: ±0,15 - Planarità: λ/4 - Qualità della superficie: 60-40 graffio-dig - Apertura libera: 90% di superficie - Non rivestito

---
