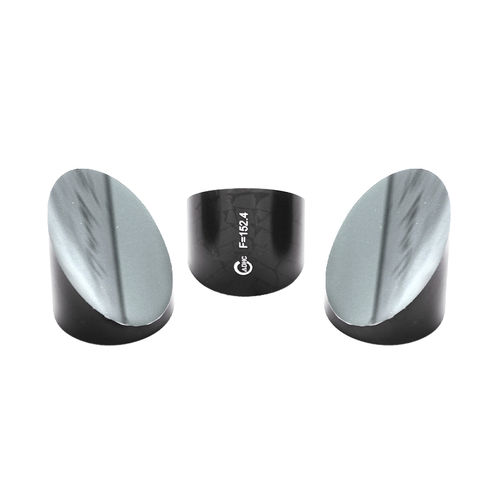

Specchio rotondo GCC-501 series

parabolico fuori assein alluminioin oro

Gli specchi parabolici fuori asse focalizzano acromaticamente un fascio collimato o collimano una sorgente divergente, e il loro design ad asse off separano il punto focale dal resto del percorso del fascio. Gli specchi sono fabbricati utilizzando substrati di alluminio. La superficie parabolica ha un rivestimento d'oro protetto che fornisce una reflettanza media >95% da 650nm a 20µm. La parte inferiore di ogni specchio presenta tre fori di montaggio M4 per facilitare l'installazione e il fissaggio. Guida alla selezione Quando si utilizza una sorgente di luce puntiforme con collimazione a specchio parabolico fuori asse, in base al diametro del fascio di uscita richiesto selezionare lo specchio appropriato, utilizzando l'angolo di divergenza della luce incidente e la lunghezza focale effettiva di riflessione dello specchio parabolico per calcolare il diametro del fascio. La formula del diametro del fascio, calcolata con l'approssimazione dell'angolo piccolo, è la seguente: Diametro del fascio = sin(θ) x REFL Se il fascio di uscita proviene da una fibra ottica a collimazione, la formula è la seguente: Diametro del fascio = 2 x NA(fibra) x REFL
