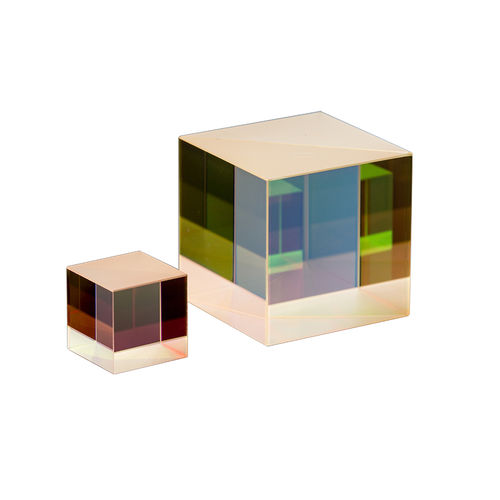

Separatore di fascio polarizzatore GCC-4020 series

cubicoper applicazioni lasera riflessione parziale

Un beamsplitter cubico polarizzante è costituito da una coppia di prismi ad angolo retto cementati insieme. La faccia ipotenusa di un prisma è rivestita con uno speciale rivestimento dielettrico multistrato. Quando la luce non polarizzata emerge normalmente attraverso due facce adiacenti in direzioni perpendicolari e polarizzate ortogonalmente l'una all'altra, il fascio trasmesso è p-polarizzato mentre il fascio riflesso è s-polarizzato. Quando la luce polarizzata linearmente è incidente, viene analogamente divisa in due fasci in un rapporto che dipende dall'orientamento del vettore campo elettrico del fascio di luce incidente. Questi beamsplitters polarizzanti sono disponibili per molte lunghezze d'onda laser e gamme a banda larga comuni. -Materiale: Vetro ottico ricotto BK7 finemente -Tolleranza del diametro: ±0,15 mm -Piattezza: λ/4 a 632,8 nm -Qualità della superficie: 60-40 graffiato-dig -Apertura chiara: >90% di dimensione -Rapporto di estinzione: Tp/Ts>1000:1 -Deviazione del fascio: 0º±3' (Tp), 90º±5' (Rs) -Angolo di incidenza: 0º~2º
