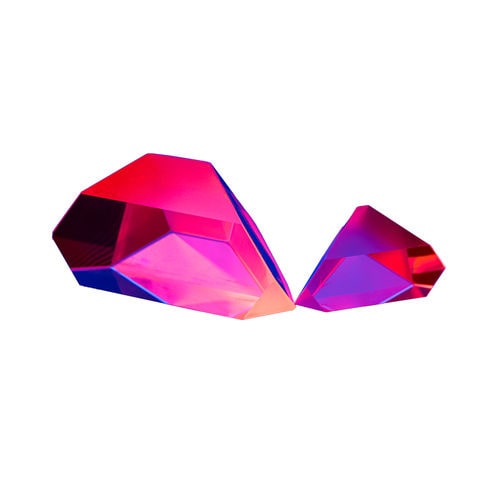

Questo tipo di prisma consiste in un bordo a tetto prodotto sulla faccia lunga riflettente di un prisma ad angolo retto ed è chiamato anche prisma a tetto di Amici. Come un prisma ad angolo retto, riflette l'immagine di 90°, ma contemporaneamente la inverte. È comunemente usato come sistema di montaggio nei telescopi.
- Deviazione del fascio di luce: 90˚±5'
- Tolleranza di dimensione: ±0,15
- Planarità: λ/4 sulla superficie di riflessione
λ/2 sulla superficie di trasmissione
- Tolleranza sull'angolo del tetto: ±5", ±15''
- Qualità della superficie: 60-40 scratch-dig
- Apertura trasparente: 90% della superficie
- Rivestimenti: Le superfici di ingresso e di uscita sono rivestite da 1/4 d'onda
MgF2 a 550 nm per un angolo di incidenza di 0°
di incidenza.
Le superfici del tetto non sono rivestite.
---
