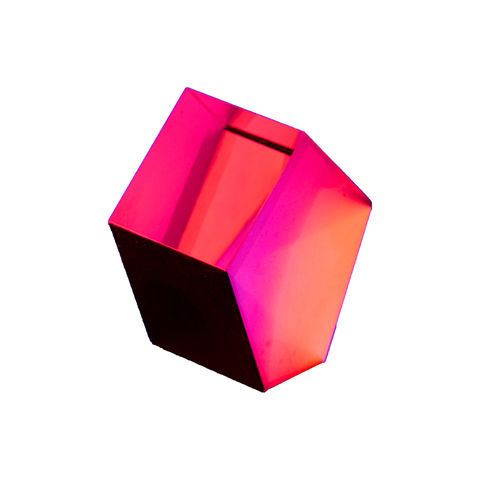

Pentaprisma in vetro BK7 GCL-0302 series

Il pentaprisma è un prisma a cinque facce, caratterizzato da due importanti proprietà. In primo luogo, le immagini non sono né invertite né invertite quando sono deviate di 90 gradi. In secondo luogo, è un dispositivo a deviazione costante, cioè tutti i raggi trasmessi sono esattamente deviati di 90 gradi. Un leggero movimento dei prismi non influisce sull'angolo di deflessione corretto. Questa caratteristica rende i prismi utili nel telemetro. Sono utilizzati anche nei mirini delle fotocamere reflex. Le superfici riflettenti sono rivestite in alluminio migliorato e protette da una vernice nera. - Tolleranza sulle dimensioni: ±0,1 - Planarità: λ/4 sulla superficie riflettente λ/2 sulla superficie di trasmissione - Qualità della superficie: 60-40 graffiato - Apertura trasparente: 90% - Rivestimenti: Le superfici riflettenti sono alluminate con vernice nera. Le superfici di ingresso e di uscita sono rivestite da 1/4 d'onda di MgF2 a 550 nm per un angolo di incidenza di 0°.
