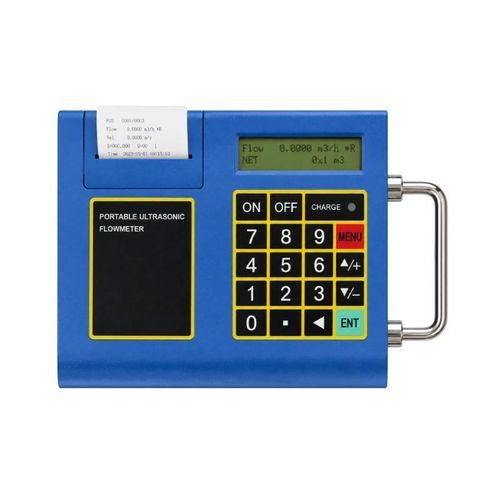

Misuratore di portata ad ultrasuoni BBUFM-PR

volumetricoper acquaper acque reflue

Panoramica del prodotto
Il BBUFM-PR è un misuratore di portata liquida ultrasonico portatile a montaggio a pinza, destinato a prove in campo, messa in servizio, manutenzione e misurazioni temporanee. I trasduttori a tempo di transito si montano all'esterno della tubazione chiusa senza tagliarla né introdurre perdite di carico. Un display retroilluminato, un registratore dati e una stampante termica miniatura consentono la stampa immediata o programmata dei risultati. La batteria ricaricabile Ni‑MH integrata garantisce circa 20 ore di funzionamento continuo.

Caratteristiche principali

• Misura non intrusiva a pinza per installazione rapida
• Precisione migliore dell'1%, linearità 0,5% e ripetibilità 0,2%
• Diametri tubazione: DN15 a DN6000 (a seconda del trasduttore)
• Stampante termica miniatura integrata e registratore dati
• Interfaccia in cinese e inglese
• Comunicazione RS485 per integrazione
• Circa 20 ore di autonomia in funzionamento continuo
• Custodia protettiva portatile inclusa

Specifiche tecniche

• Principio di misura: Tempo di transito ultrasonico
• Liquidi misurati: Acqua, acqua di mare, acque reflue industriali, liquidi acidi e alcalini, oli e altri liquidi acusticamente conduttivi
• Dimensione tubazione: DN15 a DN6000 (a seconda del trasduttore)
• Intervallo di velocità del flusso: 0 a 30 m/s
• Precisione: Migliore dell'1%
• Linearità: 0,5%
• Ripetibilità: 0,2%
• Display: LCD retroilluminato 2 righe × 20 caratteri
• Stampante: Stampante termica miniatura
• Comunicazione: RS485
• Temperatura ambiente unità: -20 a +60 °C
• Temperatura del liquido con trasduttore standard: ≤ 100 °C
• Gamma trasduttore alta temperatura: -40 a +160 °C
• Batteria: Batteria Ni‑MH ricaricabile integrata
• Funzionamento continuo: Circa 20 ore
• Alimentazione esterna: 220 VAC
• Consumo: 1,5 W
• Peso netto unità: 2,5 kg

Opzioni trasduttore

• Piccolo a pinza: DN15 a DN100, -40 a +110 °C
• Medio a pinza: DN50 a DN1000, -40 a +110 °C
• Grande a pinza: DN300 a DN6000, -40 a +110 °C
• Piccolo alta temperatura: DN15 a DN100, -40 a +160 °C
• Medio alta temperatura: DN50 a DN1000, -40 a +160 °C

Applicazioni tipiche

• Fornitura idrica, drenaggio e trattamento delle acque reflue
• HVAC e gestione energetica
• Petrolio, chimica e liquidi industriali
• Energia, metallurgia e monitoraggio di processo
• Verifica di flusso su pipeline e manutenzione apparecchiature
• Misure temporanee in campo con archiviazione stampata

Dati tecnici aggiuntivi

• Design portatile per messa in servizio e manutenzione sul campo
• Stampe immediate o programmate tramite stampante integrata
• Registrazione dati per analisi successiva
• RS485 per lettura remota e integrazione sistema
