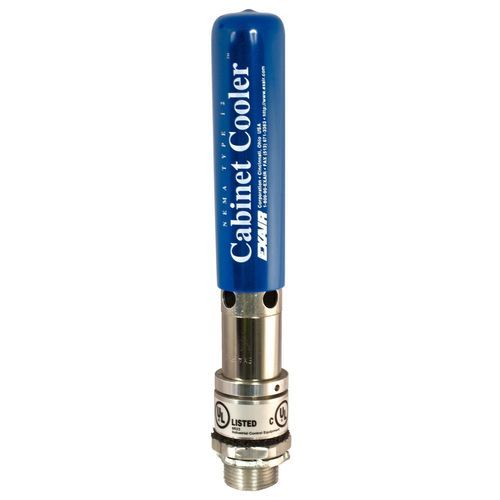

Climatizzatore per armadio elettrico per montaggio laterale 4350

compattoindustrialeresistente alla polvere

Panoramica
I sistemi NEMA 12 (IP54) Cabinet Cooler di EXAIR offrono raffreddamento resistente a polvere e olio per quadri elettronici industriali in assenza di liquidi o corrosivi. Le unità con controllo tramite termostato (impostazione di fabbrica 95°F / 35°C) riducono l'uso dell'aria compressa attivando il raffreddamento solo quando la temperatura interna si avvicina al setpoint. Il sistema compatto si installa in pochi minuti attraverso un foro standard per scatola elettrica e mantiene la classificazione NEMA dell'armadio. Tutte le unità sono UL Listed e conformi CE. Il raffreddamento è prodotto da un tubo a vortice senza parti mobili.

Applicazioni

• Controllori programmabili (PLC) e pannelli di controllo
• Centri di controllo motori e pannelli relè
• Armadi NC/CNC e involucro per laser
• Armadi per computer e strumenti elettronici
• Involucri per telecamere CCTV
• Centri di controllo modulari e quadri di linea

Vantaggi

• Basso costo di acquisto e di esercizio
• Ingombro compatto, installazione rapida
• Gamma di raffreddamento 275–5.600 Btu/h (80–1.641 W) a seconda del modello
• Mantiene l'integrità NEMA 12 (IP54) — protezione contro polvere e sporcizia
• Senza parti mobili — manutenzione minima
• Senza CFC; funzionamento silenzioso con silenziatore opzionale
• Elimina ventilatori e filtri interni per la gestione dell'aria dell'armadio

Caratteristiche standard
I sistemi con termostato includono: Cabinet Cooler (a base di tubo a vortice), valvola solenoide, termostato regolabile (impostazione di fabbrica 95°F / 35°C), filtro/separatore automatico a 5 micron con scarico e kit di distribuzione aria fredda (tubi, clip, raccordi) per indirizzare l'aria verso i punti caldi. Disponibili più tensioni e configurazioni di controllo. Unità UL Listed e conformi CE.

Modelli (NEMA 12, controllo termostatico) — Modello / Btu/h (W)
4304 / 275 (80)
4308 / 550 (162)
4315 / 1.000 (293)
4325 / 1.700 (498)
4330 / 2.000 (586)
4340 / 2.800 (821)
4350 / 3.400 (997)
4360 / 4.000 (1.171)
4370 / 4.800 (1.406)
4380 / 5.600 (1.641)

Riepilogo delle prestazioni
Le capacità pubblicate sono riferite a una pressione di alimentazione di 100 PSIG (6.9 BAR). Il raffreddamento tipico produce approssimativamente un calo di 54°F (30°C) rispetto alla temperatura dell'aria di alimentazione a 100 PSIG; temperatura di ingresso elevata o pressione inferiore ridurranno la capacità. I livelli sonori variano a seconda del modello (circa 59–79 dBA; silenziatore opzionale per ridurre il rumore sui modelli più piccoli).

Filtrazione e distribuzione dell'aria fredda
Include un filtro/separatore automatico a 5 micron con scarico per rimuovere acqua e sporco. Se è presente olio nell'aria di alimentazione, si raccomanda un filtro coalescente per la rimozione dell'olio. Il kit di distribuzione contiene tubi, clip e raccordi per instradare l'aria fredda verso i componenti critici.

Controllo elettronico della temperatura (ETC)
Unità ETC digitali opzionali offrono gestione precisa della temperatura con display LED e retroazione da termocoppia; attivano la valvola solenoide inclusa quando viene superato il setpoint. Gli ETC sono disponibili per varie tensioni e sono conformi RoHS/CE.

Riepilogo modelli/opzioni
Serie controllo termostatico: 4304–4380 (varie tensioni e opzioni ETC). Serie funzionamento continuo: 4204–4280. Opzioni aggiuntive: kit alta temperatura, NHP, kit doppio e kit di montaggio laterale per applicazioni specializzate.

Specifiche tecniche

• Serie: sistemi Cabinet Cooler NEMA 12 (variante controllo termostatico)
• Setpoint termostato in fabbrica: 95°F (35°C)
• Capacità di raffreddamento: 275–5.600 Btu/h (80–1.641 W) a seconda del modello
• Delta di raffreddamento tipico: ≈54°F (30°C) a 100 PSIG (6.9 BAR)
• Pressione di riferimento per capacità pubblicate: 100 PSIG (6.9 BAR)
• Filtro: separatore automatico 5 micron incluso
• Alimentazione/solenoide: più tensioni (120 VAC, 240 VAC, 24 VDC, ecc.)
• Omologazioni: UL Listed, conforme CE
• Montaggio: si installa tramite foro standard (1-1/2 NPS); kit side-mount disponibili
• Materiali: costruzione NEMA 12 resistente alla corrosione; opzioni NEMA 4/4X e acciaio inox per modelli selezionati
• Manutenzione: nessuna parte mobile — basato su tubo a vortice
• Livelli sonori: ≈59–79 dBA a seconda del modello e dell'opzione silenziatore
• Include kit di distribuzione aria fredda (tubi, clip, raccordi)
• SKU tipico mostrato: P4308; ID prodotto esempio: 10558
