Climatizzatore per armadio elettrico per montaggio laterale 4215

compattoindustrialeresistente alla polvere

Panoramica
I sistemi Cabinet Cooler® NEMA 12 (IP54) per funzionamento continuo offrono raffreddamento resistente a polvere e olio e purge positiva per quadri di controllo elettronici. Progettati per ambienti industriali, questi sistemi utilizzano un tubo a vortice per generare aria fredda dall'aria compressa senza parti in movimento. I sistemi continui includono Cabinet Cooler, kit di distribuzione dell'aria fredda e filtro automatico da 5 μm. Tutti i Cabinet Cooler sono UL Listed e conformi CE.

Applicazioni

• Controller programmabili
• Armadi di controllo di linea
• Centri di controllo motori
• Quadri relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Coprivaso laser
• Bilance elettroniche

Vantaggi

• Soluzione compatta e a basso costo
• Capacità di raffreddamento fino a 5.600 Btu/h (1.641 W)
• Funzionamento silenzioso
• Installazione rapida tramite foro elettrico standard
• Mantiene l'integrità NEMA 12 (IP54) dell'armadio
• Stabilizza temperatura e umidità interne
• Nessun CFC, nessuna parte mobile
• Riduce interventi indesiderati e danni termici
• Elimina ventole e filtri esterni

Sistemi inclusi

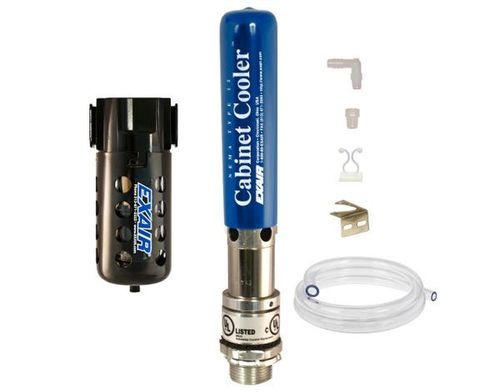

I sistemi a funzionamento continuo includono: Cabinet Cooler, kit di distribuzione aria fredda e filtro automatico 5 μm. I sistemi con controllo termostatico aggiungono valvola solenoide, termostato e separatore filtro. I sistemi ETC (Electronic Temperature Control) aggiungono controllo digitale, display LED e feedback della temperatura interna.

Come funziona
L'aria compressa entra nel Cabinet Cooler alimentato a tubo vortex e si divide in flussi caldo e freddo. L'aria calda viene espulsa tramite il tubo vortex; l'aria fredda viene immessa nell'armadio tramite il kit di distribuzione. Una leggera pressione positiva interna impedisce l'ingresso di aria esterna e contaminanti.

Filtrazione & distribuzione aria fredda
I sistemi includono un filtro automatico di drenaggio da 5 μm per proteggere l'elettronica da acqua e sporco. Se è presente olio nell'aria compressa, installare un filtro coalescente (rimozione olio). Il kit di distribuzione include tubi flessibili, clip adesive e raccordi per dirigere il flusso verso la circolazione o punti caldi specifici.

ETC, valvola solenoide & termostato
ETC (Electronic Temperature Control) offre controllo preciso della temperatura con display LED e rilevamento tramite termocoppia. I sistemi con termostato impiegano una valvola solenoide e un termostato (impostazione di fabbrica 95°F / 35°C) per limitare l'uso d'aria compressa. Tensioni della solenoide disponibili in varie opzioni. Le unità ETC sono conformi RoHS e CE.

Ambiente & montaggio
I sistemi NEMA 12 (IP54) sono adatti ad ambienti industriali generali privi di liquidi o corrosivi. I Cabinet Coolers possono essere montati in alto o lateralmente sul pannello; kit di montaggio laterale disponibili per spazi ristretti. (Le unità NEMA 4 e 4X hanno requisiti di montaggio specifici.)

Modelli / capacità di raffreddamento
Modello | Btu/h (Watts)
4204 | 275 (80)
4208 | 550 (162)
4215 | 1.000 (293)
4225 | 1.700 (498)
4230 | 2.000 (586)
4240 | 2.800 (821)
4250 | 3.400 (997)
4260 | 4.000 (1.171)
4270 | 4.800 (1.406)
4280 | 5.600 (1.641)

Prestazioni (selezionate)
Modello | Btu/h | Watts | Livello sonoro dBA
4204 | 275 | 80 | 59*
4208 | 550 | 162 | 67*
4215 | 1.000 | 293 | 73*
4225 | 1.700 | 498 | 74*
4230 | 2.000 | 586 | 74*
4240 | 2.800 | 821 | 78*
4250 | 3.400 | 997 | 75*
4260 | 4.000 | 1.171 | 77*
4270 | 4.800 | 1.406 | 77*
4280 | 5.600 | 1.641 | 79*
*Con silenziatore freddo opzionale installato. Capacità misurate a 100 PSIG (6,9 BAR).

Altre considerazioni

• Umidità: le unità in funzionamento continuo stabilizzano l'umidità relativa interna a circa il 45% se l'armadio è sigillato
• Temperatura d'ingresso: calo tipico ≈54°F (30°C) a 100 PSIG (6,9 BAR); temperature d'ingresso elevate o pressione inferiore riducono la capacità
• Filtrazione: filtro automatico 5 μm incluso; filtro coalescente consigliato se è presente olio

Caratteristiche tecniche / Specifiche

• Marca: EXAIR
• Serie: NEMA 12 Cabinet Cooler® Systems
• Esempio SKU: P4208
• ID prodotto sulla pagina: 12583
• Classificazione NEMA: NEMA 12 (IP54) - resistente a polvere e olio
• Tipo di funzionamento: funzionamento continuo (modelli 4204–4280)
• Gamma di capacità: 275 a 5.600 Btu/h (80 a 1.641 W)
• Delta di raffreddamento tipico: ≈54°F (30°C) a 100 PSIG (6,9 BAR)
• Incluso con sistemi continui: Cabinet Cooler, kit di distribuzione aria fredda, filtro automatico 5 μm
• ETC: controllo digitale, display LED, opzioni termocoppia Tipo J
• Filtrazione: 5 μm automatico; filtro coalescente raccomandato se presente olio
• Montaggio: si installa tramite foro elettrico standard (1-1/2 NPS); kit di montaggio laterale disponibili (alluminio per NEMA 12)
• Omologazioni: UL Listed e CE compliant
• Materiali: componenti in alluminio per NEMA 12; acciaio inox per NEMA 4/4X dove specificato
• Pressione di alimentazione per le capacità pubblicate: 100 PSIG (6,9 BAR)
