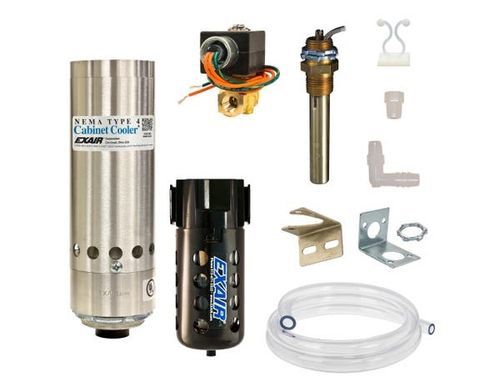

Climatizzatore per armadio elettrico per montaggio laterale HT4840

verticalecompattodi sala informatica

Panoramica
Sistemi raffreddanti per quadri ad alta temperatura con controllo tramite termostato per ambienti da 125°F a 200°F (52°C a 93°C). Queste unità NEMA 4 (IP66) includono valvole di scarico a bassa pressione sia per il tubo vortex che per lo sfiato del quadro; le valvole si chiudono quando il raffreddatore non è in funzione per preservare l'integrità dell'involucro. Il controllo tramite termostato attiva il raffreddatore solo quando le temperature interne si avvicinano a livelli critici; impostazione di fabbrica 95°F (35°C) e regolabile. I Cabinet Coolers® EXAIR convertono l'aria compressa in aria fredda tramite un tubo vortex senza parti in movimento e si installano attraverso una predisposizione elettrica standard. Tutte le unità sono UL Listed e conformi CE.

Applicazioni

• Controllori programmabili
• Armadi di controllo linea
• Centri di controllo motori
• Pannelli relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi computer
• Involucri per laser
• Bilance elettroniche

Vantaggi

• Basso costo
• Ingombro compatto
• Capacità di raffreddamento fino a 5.600 Btu/h (1.641 Watt)
• Funzionamento silenzioso
• Installazione rapida (pochi minuti)
• Mantiene l'integrità NEMA 4 (IP66)
• Stabilizza temperatura e umidità interne
• Senza CFC
• Senza parti mobili — manutenzione ridotta
• Si monta in una predisposizione elettrica standard
• Previene scatti intempestivi e danni da calore
• Elimina ventole e filtri
• Riduce perdite di produzione
• Previene deriva dei circuiti e contaminazione
• Fornisce protezione washdown

Modelli / Capacità (Controllo tramite termostato)
Modello | Btu/h (Watt)
HT4815 | 1.000 (293)
HT4825 | 1.700 (498)
HT4830 | 2.000 (586)
HT4840 | 2.800 (821)
HT4850 | 3.400 (997)
HT4860 | 4.000 (1.171)
HT4870 | 4.800 (1.406)
HT4880 | 5.600 (1.641)

Prestazioni (Termostato - Raffreddamento / Rumore)
Modello(i) | Btu/h | Watt | Livello sonoro dBA
HT4815, HT4815-240, HT4815-24VDC | 1.000 | 293 | 73
HT4825, HT4825-240, HT4825-24VDC | 1.700 | 498 | 80
HT4830, HT4830-240, HT4830-24VDC | 2.000 | 586 | 80
HT4840, HT4840-240, HT4840-24VDC | 2.800 | 821 | 82
HT4850, HT4850-240, HT4850-24VDC | 3.400 | 997 | 84
HT4860, HT4860-240, HT4860-24VDC | 4.000 | 1.171 | 84
HT4870, HT4870-240, HT4870-24VDC | 4.800 | 1.406 | 84
HT4880, HT4880-240, HT4880-24VDC | 5.600 | 1.641 | 85

Come funziona
L'aria compressa entra nel Cabinet Cooler® alimentato da tubo vortex e si separa in due flussi, caldo e freddo. L'aria calda viene espulsa; l'aria fredda viene immessa nell'armadio di controllo tramite un kit di distribuzione dell'aria fredda. L'armadio viene raffreddato e purgato con aria fredda a leggera pressione positiva, impedendo l'ingresso di aria esterna e rimuovendo il calore interno.

Accessori e opzioni

• Kits per montaggio laterale: consentono il montaggio laterale quando non è possibile il montaggio superiore; mantengono la classificazione NEMA e si montano su una predisposizione elettrica standard (1-1/2 NPS). I kit laterali NEMA 4/4X sono in acciaio inox.
• Kit di distribuzione aria fredda: tubi, clip adesive e raccordi per indirizzare l'aria fredda verso i punti caldi.
• Filtrazione: include filtro acqua e sporco 5 micron con scarico automatico; si raccomandano filtri coalescenti se l'aria di ingresso contiene olio.
• Opzioni di controllo: controllo tramite termostato standard (impostato in fabbrica a 95°F / 35°C) e aggiornamento ETC (Electronic Temperature Control) per controllo digitale preciso e visualizzazione della temperatura interna.
• Tensioni solenoide disponibili: 120V 60Hz, 110V 50Hz, 240V 50/60Hz e 24VDC.

Specifiche

• Intervallo di temperatura ambiente: 125°F a 200°F (52°C a 93°C) per i modelli alta temperatura
• Termostato: regolabile, taratura di fabbrica 95°F (35°C); riduce l'uso di aria compressa operando solo quando necessario
• Capacità di raffreddamento: 1.000 a 5.600 Btu/h (293 a 1.641 Watt) a 100 PSIG (6,9 BAR)
• Tipica diminuzione della temperatura dell'aria fredda: ≈54°F (30°C) sotto la temperatura dell'aria di alimentazione a 100 PSIG
• Scarico freddo del tubo vortex: fino a ≈16°F (-9°C) sotto la temperatura di alimentazione (a seconda delle condizioni d'ingresso)
• Classe NEMA: NEMA 4 (IP66) — a tenuta di polvere e olio, resistente agli spruzzi; include valvole di scarico a bassa pressione
• Costruzione: Cabinet Cooler® in alluminio con tubo vortex in acciaio inossidabile 303; kit laterali NEMA 4/4X in acciaio inox
• Filtrazione: filtro 5 micron con scarico automatico incluso; filtro coalescente raccomandato in presenza di olio
• Opzioni solenoide: diverse tensioni incl. 24VDC e 120/240VAC; solenoidi certificati UL/CSA
• Montaggio: si installa tramite predisposizione elettrica standard 1-1/2 NPS; le unità NEMA 4/4X devono essere montate verticalmente salvo utilizzo kit laterale
• Manutenzione: nessuna parte mobile — senza manutenzione; nessun filtro ambiente da intasare
• Certificazioni: UL Listed e conformità CE
• Garanzia: garanzia di cinque anni "Built To Last"
