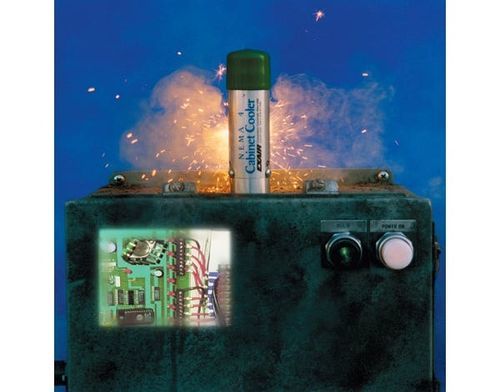

Climatizzatore per armadio elettrico per montaggio laterale NHP4840

compattoindustrialeresistente alla polvere

Panoramica
I sistemi di Purge Non Hazardous (NHP) NEMA 4 Cabinet Cooler® mantengono una leggera pressione positiva all'interno dei quadri elettrici per impedire l'ingresso di contaminanti attraverso piccole aperture. Le unità con controllo termostatico attivano il raffreddamento solo quando la temperatura interna si avvicina al setpoint (impostazione di fabbrica 95°F / 35°C), riducendo il consumo di aria compressa. I Cabinet Cooler utilizzano un tubo vortex per generare aria fredda dall'aria compressa senza parti in movimento e si montano rapidamente tramite knockout elettrico standard. I modelli NEMA 4 (IP66) sono a tenuta di polvere, resistenti all'olio e agli spruzzi per impiego interno/esterno.

Applicazioni

• Controllori programmabili
• Quadri di controllo di linea
• Motor control centers
• Quadri relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Alloggiamenti per laser
• Bilance elettroniche

Vantaggi

• Basso costo iniziale e installazione semplice
• Compatto, si monta nel knockout elettrico standard
• Capacità di raffreddamento da 275 a 5.600 Btu/h (80 a 1.641 W)
• Il controllo termostatico riduce il consumo d'aria
• Funzionamento silenzioso — nessuna parte rotante
• Mantiene l'integrità NEMA 4 (IP66) del quadro
• Stabilizza temperatura e umidità interne
• Senza CFC; nessuna parte mobile — manutenzione minima
• Previene interventi intempestivi e guasti dovuti al calore
• Elimina la necessità di condizionamento ambiente, ventole e filtri
• Fornisce protezione in caso di washdown

Modelli (NEMA 4 Purge Non Hazardous, Controllo termostatico — 120V)
Modello — Btu/h (Watts)
NHP4804 — 275 (80)
NHP4808 — 550 (162)
NHP4815 — 1.000 (293)
NHP4825 — 1.700 (498)
NHP4830 — 2.000 (586)
NHP4840 — 2.800 (821)
NHP4850 — 3.400 (997)
NHP4860 — 4.000 (1.171)
NHP4870 — 4.800 (1.406)
NHP4880 — 5.600 (1.641)

Modelli (NEMA 4 Purge Non Hazardous, Controllo termostatico — 240V)
Modello — Btu/h (Watts)
NHP4804-240 — 275 (80)
NHP4808-240 — 550 (162)
NHP4815-240 — 1.000 (293)
NHP4825-240 — 1.700 (498)
NHP4830-240 — 2.000 (586)
NHP4840-240 — 2.800 (821)
NHP4850-240 — 3.400 (997)
NHP4860-240 — 4.000 (1.171)
NHP4870-240 — 4.800 (1.406)
NHP4880-240 — 5.600 (1.641)

Prestazioni (selezionate)
Prestazioni selezionate (alimentazione 100 PSIG / 6,9 BAR):
Modello — Btu/h — Watts — Livello sonoro (dBA)
NHP4804 / NHP4804-240 — 275 — 80 — 59*
NHP4808 / NHP4808-240 — 550 — 162 — 67*
NHP4815 / NHP4815-240 — 1.000 — 293 — 73
NHP4825 / NHP4825-240 — 1.700 — 498 — 80
NHP4830 / NHP4830-240 — 2.000 — 586 — 80
NHP4840 / NHP4840-240 — 2.800 — 821 — 82
NHP4850 / NHP4850-240 — 3.400 — 997 — 84
NHP4860 / NHP4860-240 — 4.000 — 1.171 — 84
NHP4870 / NHP4870-240 — 4.800 — 1.406 — 84
NHP4880 / NHP4880-240 — 5.600 — 1.641 — 85
*Con silenziatore freddo opzionale.

Accessori
I kit di montaggio laterale consentono l'installazione sul lato di un quadro quando lo spazio superiore è limitato. I kit NEMA 4 e 4X mantengono la classificazione del quadro e si montano in un knockout standard 1-1/2 NPS. I kit per NEMA 12 sono in alluminio; i kit NEMA 4 e 4X in acciaio inox tipo 303 o 316.

Come funziona
L'aria compressa alimenta un tubo vortex all'interno del Cabinet Cooler, separandosi in correnti calde e fredde. L'aria fredda viene convogliata nel quadro tramite un kit di distribuzione; l'aria calda viene attenuata ed espulsa. Il sistema mantiene una leggera pressione positiva impedendo l'ingresso di aria esterna nel pannello di controllo.

Altre informazioni sul prodotto
I sistemi con termostato includono il raffreddatore, la valvola solenoide, il termostato (impostato in fabbrica a 95°F / 35°C, regolabile), il separatore-filtri e il kit di distribuzione dell'aria fredda. I sistemi a funzionamento continuo comprendono il raffreddatore, un separatore-filtri e il kit di distribuzione. Sono disponibili unità di controllo elettronico della temperatura (ETC) per una regolazione digitale precisa e la visualizzazione della temperatura interna. I sistemi includono un filtro automatico acqua e sporco da 5 micron; si raccomanda un filtro coalescente se è presente olio nell'aria compressa.

Specifiche tecniche

• Serie: NHP (Purge Non Hazardous) — Classe NEMA 4 (IP66)
• Capacità di raffreddamento: 275 a 5.600 Btu/h (80 a 1.641 W)
• Termostato: impostato in fabbrica a 95°F (35°C), regolabile
• Riduzione di temperatura tipica: ~54°F (30°C) sotto l'aria di alimentazione a 100 PSIG (6,9 BAR)
• Livelli sonori: circa 59–85 dBA a seconda del modello e delle opzioni
• Costruzione: corpo in alluminio con tubo vortex in acciaio inossidabile
• Filtrazione: filtro automatico acqua e sporco 5 micron incluso; filtro coalescente raccomandato in presenza di olio
• Controlli: valvole solenoide in più tensioni; controlli digitali ETC disponibili
• Montaggio: si installa tramite knockout elettrico standard; kit di montaggio laterale disponibili
• Nessuna parte mobile (tubo vortex) — manutenzione minima
• Certificazioni: UL Listed e conforme CE
• Fornisce purga positiva continua per prevenire l'ingresso di contaminanti
