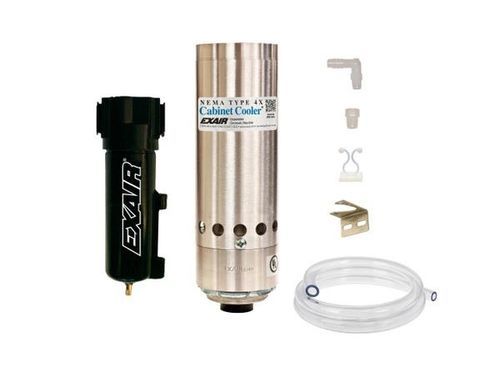

Climatizzatore per armadio elettrico per montaggio laterale HT4730

compattoindustrialeresistente alla corrosione

Panoramica I sistemi Cabinet Cooler® EXAIR serie HT47 forniscono raffreddamento e purge con classificazione NEMA 4 (IP66) per i quadri elettrici in ambienti ad alta temperatura (125°F a 200°F / 52°C a 93°C). Disponibili in diverse capacità, i sistemi HT47 utilizzano un tubo vortice per generare aria fredda dall'aria compressa senza parti in movimento. I sistemi a funzionamento continuo includono il Cabinet Cooler, un kit di distribuzione dell'aria fredda e un filtro automatico da 5 micron; incorporano una valvola di sfogo a bassa pressione per proteggere il vortice e lo scarico e mantenere l'integrità NEMA 4 a riposo.

Applicazioni

• Controllori programmabili
• Armadi di controllo linea
• Centri di controllo motore
• Pannelli relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi computer
• Raffreddamento degli alloggi laser
• Bilance elettroniche

Vantaggi

• Basso costo d'installazione e ingombro compatto
• Capacità di raffreddamento fino a 5.600 Btu/hr (1.641 Watts)
• Funzionamento silenzioso (73–85 dBA a seconda del modello)
• Installazione rapida tramite knockout elettrico standard
• Mantiene l'integrità dell'involucro NEMA 4 (IP66)
• Stabilizza temperatura e umidità interne
• Assenza di CFC e di parti mobili — manutenzione minima
• Riduce scatti indesiderati e danni da calore
• Elimina ventilatori/filtri ambiente e riduce la contaminazione

Modelli (NEMA 4 alta temperatura, funzionamento continuo)
HT4715 | 1,000 Btu/hr (293 Watts)
HT4725 | 1,700 Btu/hr (498 Watts)
HT4730 | 2,000 Btu/hr (586 Watts)
HT4740 | 2,800 Btu/hr (821 Watts)
HT4750 | 3,400 Btu/hr (997 Watts)
HT4760 | 4,000 Btu/hr (1,171 Watts)
HT4770 | 4,800 Btu/hr (1,406 Watts)
HT4780 | 5,600 Btu/hr (1,641 Watts)

Prestazioni (capacità di raffreddamento a 100 PSIG / 6,9 BAR)
HT4715 | 1,000 Btu/hr | 293 Watts | 73 dBA
HT4725 | 1,700 Btu/hr | 498 Watts | 80 dBA
HT4730 | 2,000 Btu/hr | 586 Watts | 80 dBA
HT4740 | 2,800 Btu/hr | 821 Watts | 82 dBA
HT4750 | 3,400 Btu/hr | 997 Watts | 84 dBA
HT4760 | 4,000 Btu/hr | 1,171 Watts | 84 dBA
HT4770 | 4,800 Btu/hr | 1,406 Watts | 84 dBA
HT4780 | 5,600 Btu/hr | 1,641 Watts | 85 dBA

Filtrazione I sistemi comprendono un filtro automatico con scarico da 5 micron per proteggere l'elettronica dall'acqua e dalle particelle presenti nella linea d'aria compressa. In presenza di olio si raccomanda un filtro coalescente per la rimozione dell'olio.

Kit di distribuzione aria fredda Il kit include tubi flessibili, raccordi e clip adesive per indirizzare l'aria fredda all'interno del quadro o verso punti caldi mirati.

Temperatura aria in ingresso e decremento di raffreddamento Il decremento tipico di temperatura è di 54°F (30°C) rispetto alla temperatura dell'aria di alimentazione a 100 PSIG (6,9 BAR). Temperature di ingresso più elevate o pressione ridotta riducono la capacità di raffreddamento.

Montaggio Il Cabinet Cooler si monta tramite foro praticato o knockout elettrico standard. I sistemi NEMA 4 e 4X possono essere montati superiormente o lateralmente usando un Kit di montaggio laterale mantenendo la classificazione dell'involucro.

Valvola solenoide, termostato e ETC (controllo elettronico della temperatura) I sistemi continui includono cooler, kit di distribuzione e filtro. Le versioni con termostato aggiungono una valvola solenoide e un termostato per limitare l'uso di aria compressa; sono approvati UL/CSA e disponibili in più tensioni. Il controller digitale ETC offre controllo preciso, visualizzazione interna e attivazione della valvola solenoide al superamento del setpoint (venduto nei sistemi o separatamente).

Che cos'è un sistema EXAIR Cabinet Cooler®? I Cabinet Cooler EXAIR trasformano l'aria compressa in aria pulita e fredda tramite un tubo vortice senza parti mobili, offrendo raffreddamento e purge affidabili e senza manutenzione per gli involucri elettrici.

Specifiche tecniche

• Intervallo di temperatura ambiente: 125°F a 200°F (52°C a 93°C)
• Capacità di raffreddamento: 1,000 a 5,600 Btu/hr (293 a 1,641 Watts)
• Classificazione NEMA: NEMA 4 (IP66) a tenuta di polvere, resistente all'olio, resistente agli spruzzi, adatto interno/esterno
• Capacità specificata a 100 PSIG (6,9 BAR)
• Tipico decremento di temperatura: 54°F (30°C) dall'alimentazione a 100 PSIG
• Livelli sonori per modello: 73–85 dBA
• Include filtro automatico 5 micron (i sistemi includono filtro e kit di distribuzione)
• Kit di distribuzione aria fredda: tubi, clip adesive e raccordi inclusi
• Costruzione: corpo in alluminio con componenti del tubo vortice in acciaio inox per sistemi NEMA 4
• Assenza di parti mobili — manutenzione ridotta
• Montaggio: si installa tramite knockout elettrico standard; kit di montaggio laterale disponibili
• Certificazioni: UL Listed e CE compliant
• Tipologie disponibili: funzionamento continuo (serie 4700), controllo termostatico (serie 4800), opzioni ETC e varianti NHP
