Climatizzatore per armadio elettrico per montaggio laterale 4840

compattodi sala informaticaindustriale

Descrizione I sistemi di controllo con termostato NEMA 4 (IP66) attivano i Cabinet Cooler® solo quando la temperatura interna si avvicina ai livelli critici, fornendo raffreddamento e purga efficienti del quadro. I sistemi incorporano un tubo vortice che produce aria fredda dall'aria compressa senza parti mobili, includono un separatore filtro acqua/particelle con scarico automatico da 5 micron e un kit di distribuzione dell'aria fredda per indirizzare il flusso verso la circolazione generale o punti caldi. Unità UL Listed e conformi CE.

Applicazioni

• Controller programmabili
• Quadri di controllo linea
• Motor control centers
• Quadri relè
• Sistemi NC/CNC
• Modular control centers
• Telecamere CCTV
• Armadi per computer
• Involucri per laser raffreddati
• Pesi elettronici

Vantaggi

• Costo contenuto
• Design compatto
• Capacità di raffreddamento fino a 5.600 Btu/h (1.641 W)
• Funzionamento silenzioso
• Installazione rapida (montaggio tramite knockout elettrico standard)
• Mantiene l'integrità NEMA 4 (IP66)
• Senza CFC, senza parti mobili (senza manutenzione)
• Stabilizza temperatura e umidità all'interno dell'armadio
• Elimina ventole e filtri che aspirano aria contaminata

Modelli (Controllo termostatico) - NEMA 4 (IP66)
Model | Btu/hr. (Watts)
4804 | 275 (80)
4808 | 550 (162)
4815 | 1,000 (293)
4825 | 1,700 (498)
4830 | 2,000 (586)
4840 | 2,800 (821)
4850 | 3,400 (997)
4860 | 4,000 (1,171)
4870 | 4,800 (1,406)
4880 | 5,600 (1,641)

Modelli (Controllo termostatico) - varianti 240V
4804-240 | 275 (80)
4808-240 | 550 (162)
4815-240 | 1,000 (293)
4825-240 | 1,700 (498)
4830-240 | 2,000 (586)
4840-240 | 2,800 (821)
4850-240 | 3,400 (997)
4860-240 | 4,000 (1,171)
4870-240 | 4,800 (1,406)
4880-240 | 5,600 (1,641)

Modelli (Controllo termostatico) - varianti 24VDC
4804-24VDC | 275 (80)
4808-24VDC | 550 (162)
4815-24VDC | 1,000 (293)
4825-24VDC | 1,700 (498)
4830-24VDC | 2,000 (586)
4840-24VDC | 2,800 (821)
4850-24VDC | 3,400 (997)
4860-24VDC | 4,000 (1,171)
4870-24VDC | 4,800 (1,406)
4880-24VDC | 5,600 (1,641)

Prestazioni (sintesi)
Gruppo modelli | Btu/hr. | Watts | Livello sonoro (dBA)
4804 (e varianti) | 275 | 80 | 59*
4808 (e varianti) | 550 | 162 | 67*
4815 (e varianti) | 1,000 | 293 | 73
4825 (e varianti) | 1,700 | 498 | 80
4830 (e varianti) | 2,000 | 586 | 80
4840 (e varianti) | 2,800 | 821 | 82
4850 (e varianti) | 3,400 | 997 | 84
4860 (e varianti) | 4,000 | 1,171 | 84
4870 (e varianti) | 4,800 | 1,406 | 84
4880 (e varianti) | 5,600 | 1,641 | 85
*Con silenziatore freddo opzionale. Capacità misurata a 100 PSIG (6,9 BAR) di pressione di alimentazione.

Come funziona L'aria compressa entra nel Cabinet Cooler® alimentato da tubo vortice e viene separata in flussi caldi e freddi. L'aria calda viene smorzata ed espulsa in atmosfera; l'aria fredda viene indirizzata nell'armadio tramite il kit di distribuzione dell'aria fredda. L'aria calda spostata esce tramite uno scarico, fornendo sia raffreddamento che purga senza consentire l'ingresso di aria esterna nel pannello.

Altri dettagli

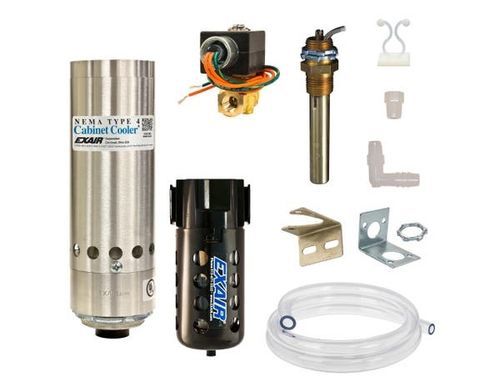

• Include: raffreddatore, valvola solenoide e termostato (per sistemi con controllo termostatico), separatore filtro/sgocciolamento automatico da 5 micron e kit di distribuzione aria fredda.
• Termostato: impostazione di fabbrica 95°F (35°C), mantiene tipicamente ±2°F (1°C) all'interno dell'armadio.
• Materiali: costruzione in alluminio con tubo vortice in acciaio inossidabile 303 (unità NEMA 4). Varianti NEMA 4X in acciaio inossidabile per ambienti corrosivi.
• Montaggio: si monta tramite foro forato o knockout elettrico standard; kit di montaggio laterale disponibili per mantenere la classificazione NEMA ove richiesto.
• Prestazione di raffreddamento: fornisce una diminuzione di circa 54°F (30°C) rispetto all'aria di alimentazione a 80 PSIG (5,5 BAR); temperatura di ingresso elevata o pressione di ingresso inferiore riduce la capacità.
• Filtrazione: separatore acqua e sporco 5 micron a scarico automatico standard; se è presente olio nell'aria compressa, aggiungere un filtro coalescente (rimozione olio).
• Kit di distribuzione aria fredda: tubazione in vinile, clip e raccordi per dirigere l'aria fredda alla circolazione o ai punti caldi.
• ETC (Electronic Temperature Control): ETC digitale opzionale fornisce controllo preciso, display LED della temperatura interna e attiva la valvola solenoide quando il setpoint viene superato. Le unità ETC sono conformi RoHS e CE.

Caratteristiche / Specifiche tecniche

• Nome della serie: NEMA 4 Cabinet Cooler® Systems (Controllo termostatico)
• Produttore / Marca: EXAIR
• Esempi di famiglie di modelli: 4804, 4808, 4815, 4825, 4830, 4840, 4850, 4860, 4870, 4880 (e varianti -240, -24VDC, -ETC)
• Intervallo di capacità di raffreddamento: 275 a 5,600 Btu/h (80 a 1,641 W)
• Livelli sonori tipici: 59–85 dBA a seconda del modello e delle opzioni (il silenziatore riduce il rumore)
• Setpoint termostato in fabbrica: 95°F (35°C); precisione tipica ±2°F (1°C)
• Pressione di riferimento per la capacità pubblicata: 100 PSIG (6,9 BAR); caduta di temperatura tipica ~54°F (30°C) a 80 PSIG (5,5 BAR)
• Filtrazione standard: separatore acqua & sporco 5 micron con scarico automatico
• Materiali: corpo in alluminio; tubo vortice in acciaio inossidabile 303; varianti 4X in acciaio inossidabile adatte ad ambienti corrosivi
• Omologazioni / Conformità: UL Listed e CE compliant
• Include kit di distribuzione aria fredda (tubi, clip, raccordi)
• Montaggio: knockout elettrico standard o foro forato; kit di montaggio laterale disponibili per mantenere la classificazione NEMA
• Opzioni ETC: ETC digitale con termocoppia interna, display LED e impostazione tramite pulsanti; varianti ETC disponibili per retrofit o incluse
