Termostato regolabile 4840SS

montato su pannello24 VDC240 V AC

Panoramica
I sistemi NEMA 4X con controllo a termostato attivano le unità Cabinet Cooler® solo quando la temperatura interna si avvicina al valore impostato, riducendo il consumo di aria compressa. Il termostato standard è impostato in fabbrica a 95°F (35°C) e solitamente mantiene ±2°F (±1°C) all'interno dell'armadio. I Cabinet Cooler NEMA 4X (IP66) sono realizzati in acciaio inossidabile per ambienti alimentari e corrosivi. I Cabinet Cooler EXAIR impiegano un tubo a vortice per generare aria fredda dall'aria compressa senza parti mobili. Il design compatto consente l'installazione tramite un'apertura elettrica standard. I sistemi NEMA 4X includono una valvola di sfiato a bassa pressione sul tubo a vortice e sullo scarico dell'armadio per preservare l'integrità dell'involucro quando il raffreddatore è spento. Sono disponibili più capacità di raffreddamento per pannelli di controllo piccoli e grandi. Tutti i modelli sono UL Listed e conformi CE.

Applicazioni

• Controllori programmabili
• Armadi di controllo linea
• Centri di controllo motori
• Pannelli relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Involucri laser raffreddati
• Bilance elettroniche

Vantaggi

• Riduzione dei costi operativi grazie all'uso di aria compressa controllata da termostato
• Costruzione in acciaio inossidabile resistente alla corrosione per ambienti gravosi
• Design compatto, installazione in pochi minuti
• Capacità di raffreddamento fino a 5.600 Btu/h (1.641 W)
• Funzionamento silenzioso; silenziatore opzionale
• Mantiene l'integrità NEMA 4X (IP66)
• Stabilizza temperatura e umidità dell'involucro
• Senza CFC e senza parti mobili — manutenzione minima
• Montaggio in una apertura elettrica standard
• Elimina ventole, filtri e tempi di fermo associati

Modelli e capacità di raffreddamento (selezione dalle tabelle prodotto)
NEMA 4X (IP66) Cabinet Cooler Systems - Acciaio inossidabile Tipo 303, Controllo termostatico (120V)
4804SS | 275 Btu/h (80 W)
4808SS | 550 Btu/h (162 W)
4815SS | 1.000 Btu/h (293 W)
4825SS | 1.700 Btu/h (498 W)
4830SS | 2.000 Btu/h (586 W)
4840SS | 2.800 Btu/h (821 W)
4850SS | 3.400 Btu/h (997 W)
4860SS | 4.000 Btu/h (1.171 W)
4870SS | 4.800 Btu/h (1.406 W)
4880SS | 5.600 Btu/h (1.641 W)

NEMA 4X (IP66) Cabinet Cooler Systems - Acciaio inossidabile Tipo 316, Controllo termostatico (120V)
4804SS-316 | 275 Btu/h (80 W)
4808SS-316 | 550 Btu/h (162 W)
4815SS-316 | 1.000 Btu/h (293 W)
4825SS-316 | 1.700 Btu/h (498 W)
4830SS-316 | 2.000 Btu/h (586 W)
4840SS-316 | 2.800 Btu/h (821 W)
4850SS-316 | 3.400 Btu/h (997 W)
4860SS-316 | 4.000 Btu/h (1.171 W)
4870SS-316 | 4.800 Btu/h (1.406 W)
4880SS-316 | 5.600 Btu/h (1.641 W)

Disponibile anche (stesse gamme di modelli):

• Varianti Tipo 303 e 316 per 240V e 24VDC
• Controllo termostatico con ETC (Electronic Temperature Control) per 120V, 240V e 24VDC
• Famiglie a funzionamento continuo (senza termostato) per purge costante

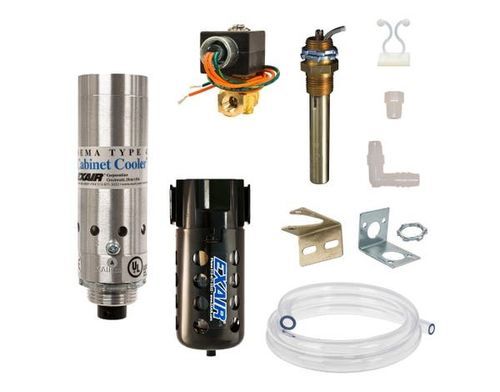

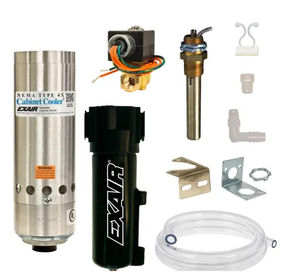

Elementi inclusi / Contenuto tipico del sistema

• Cabinet Cooler (basato su tubo a vortice)
• Termostato e valvola solenoide (per sistemi con termostato)
• Separatore filtrante (5 micron, scarico automatico)
• Kit di distribuzione aria fredda (tubazioni, clip, raccordi)
• ETC opzionale — feedback temperatura interna e regolazione tramite pulsante

Caratteristiche / specifiche tecniche

• Brand: EXAIR
• Serie: Cabinet Cooler® Systems
• Classe NEMA: NEMA 4X (IP66) — ermetico a polvere/olio, resistente a schizzi e corrosione, uso interno/esterno
• Materiali: Acciaio inossidabile Tipo 303 o 316 disponibile (316 per condizioni più corrosive)
• Termostato: Regolabile, impostato in fabbrica a 95°F (35°C); controllo tipico ±2°F (±1°C)
• ETC: ETC digitale con display LED e termocoppia interna disponibile (conforme RoHS/CE)
• Metodo di raffreddamento: Tubo a vortice — aria fredda da aria compressa, senza parti mobili
• Capacità di raffreddamento: 275 a 5.600 Btu/h (80 a 1.641 W)
• Prestazioni: Abbassamento tipico ~54°F (30°C) rispetto all'aria di alimentazione a 100 PSIG (6,9 BAR)
• Filtrazione: Filtro 5 micron con scarico automatico incluso; aggiungere filtro coalescente se presente olio
• Livelli sonori: Dipendenti dal modello, circa 59–85 dBA; silenziatore opzionale
• Montaggio: Si installa tramite apertura elettrica standard 1-1/2 NPS; kit di montaggio laterale disponibili
• Opzioni: Modelli a funzionamento continuo, upgrade ETC, versioni Alta Temperatura (ambiente 125°F–200°F / 52°C–93°C), modelli Non-Hazardous Purge, sistemi doppi
• Certificazioni: UL Listed, CE compliant
• Esempio SKU: P4808SS
